پرش به محتوا انتخاب آیفون تصویری برای ساختمان چند واحدی با تعداد واحدها شروع می شود، اما فقط به آن ختم نمی شود. برای ساختمان های کم واحد، یک سیستم آنالوگ با پنل شستی دار متناسب با تعداد واحدها معمولا کافی و اقتصادی است. با بیشتر شدن واحدها، اضافه شدن ورودی دوم یا پارکینگ و نیاز به ارتباط با نگهبانی، سیستم های دوسیمه دیجیتال، پنل کدینگ یا آیفون تحت شبکه اهمیت بیشتری پیدا می کنند.
با این حال، هیچ عدد ثابتی وجود ندارد که از آن به بعد همه ساختمان ها ناچار به انتخاب کدینگ یا دیجیتال باشند؛ ظرفیت واقعی هر سیستم را برند، مدل و نوع سیم کشی تعیین می کند. در این راهنما ابتدا یک جدول انتخاب سریع ارائه می کنیم، سپس تفاوت سیستم ها، تجهیزات لازم، شرایط ساختمان نوساز و قدیمی و روش برآورد هزینه را بررسی می کنیم.

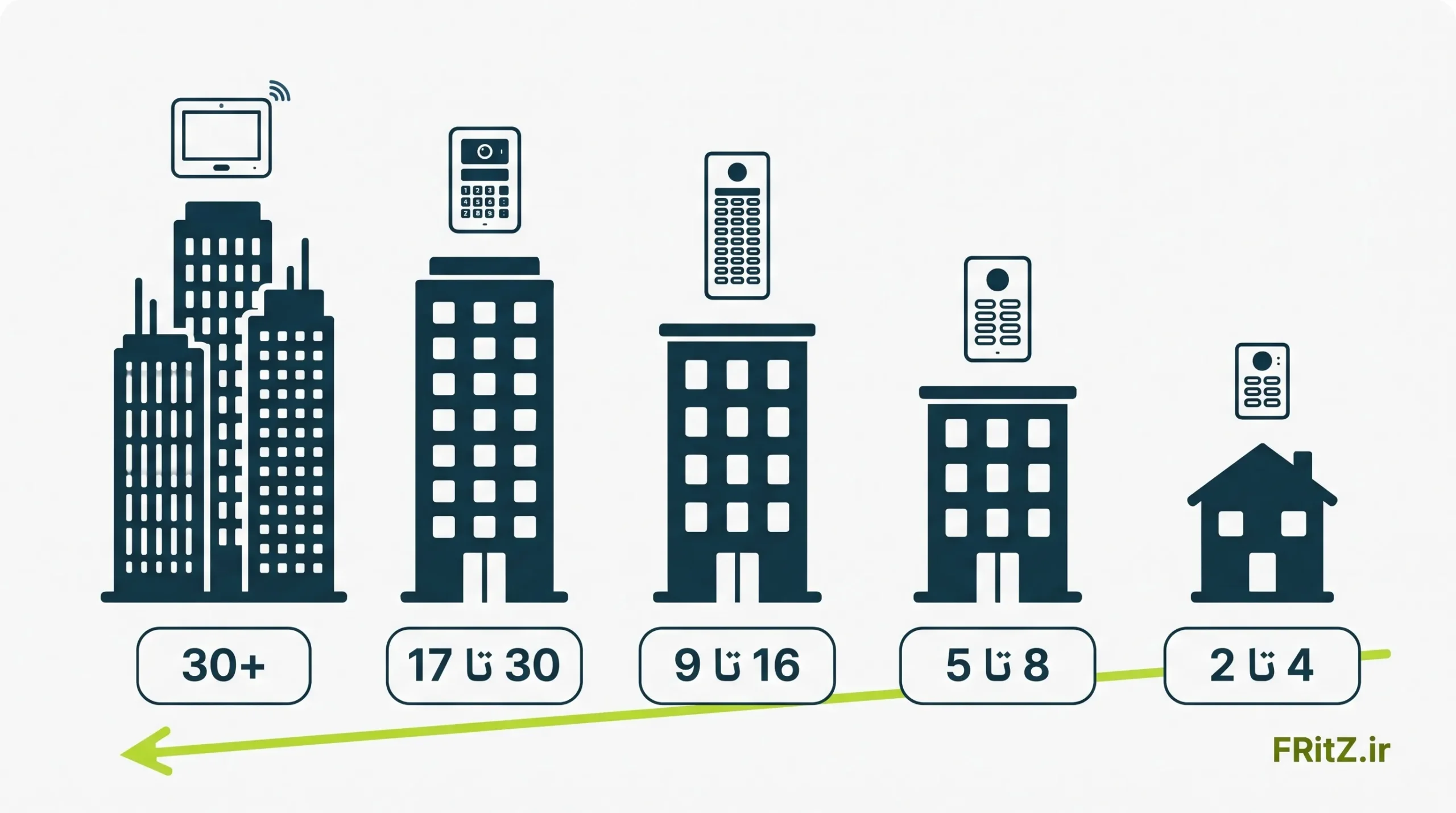

جدول زیر یک نقطه شروع برای محدود کردن گزینه هاست، نه یک قانون فنی. پیش از خرید، ظرفیت اعلام شده سیستم انتخابی را در دیتاشیت سازنده بررسی کنید.
| تعداد واحد | سیستم پیشنهادی برای بررسی | عامل تعیین کننده |
| 2 تا 4 واحد | آنالوگ چند واحدی یا پکیج آماده | تعداد شستی پنل و سلامت سیم کشی |
| 5 تا 8 واحد | آنالوگ با ظرفیت کافی یا دوسیمه دیجیتال | طول کابل، تعداد طبقات و تعداد ورودی ها |
| 9 تا 16 واحد | دوسیمه دیجیتال، پنل کدینگ یا آنالوگ با ظرفیت تایید شده | ابعاد پنل شستی دار، ظرفیت سیستم و توسعه آینده |
| 17 تا 30 واحد | دیجیتال با پنل کدینگ یا آیفون تحت شبکه | تعداد ورودی، ارتباط با نگهبانی و کنترل تردد |
| بیش از 30 واحد | کدینگ یا تحت شبکه با طراحی فنی اختصاصی | تعداد بلوک ها، مدیریت متمرکز و زیرساخت شبکه |
در این ساختمان ها، یک پنل دو تا چهار شستی، یک مانیتور برای هر واحد، منبع تغذیه و قفل برقی درب ورودی تجهیزات اصلی هستند. چون پیکربندی ساده و استاندارد است، خرید پکیج آماده که پنل و مانیتورهای سازگار را با هم ارائه می کند معمولا منطقی ترین مسیر است. برای مثال، یک ساختمان 4 واحدی بدون پارکینگ جداگانه به یک پنل چهار شستی و چهار مانیتور نیاز دارد. اگر ساکنان بخواهند از روی موبایل هم به زنگ پاسخ دهند، باید از ابتدا مدلی با این قابلیت انتخاب شود.
سیستم آنالوگ سازگار در این بازه هنوز رایج است، اما سه عامل اهمیت بیشتری پیدا می کنند: تعداد انشعاب ها روی کابل، طول مسیر تا دورترین واحد و ظرفیت تجهیزات تغذیه و توزیع تصویر. در یک ساختمان 6 واحدی سه طبقه با کابل سالم، آنالوگ گزینه ای اقتصادی است؛ اما در یک ساختمان 8 واحدی که ورودی پارکینگ هم پنل جداگانه می خواهد یا سیم کشی آن قدیمی و پر از وصله است، بررسی سیستم دوسیمه دیجیتال منطقی تر است.
در این بازه، اندازه پنل شستی دار یکی از دغدغه های اصلی می شود؛ پنلی با 12 یا 16 شستی هم فضای بیشتری روی دیوار می خواهد و هم تعویض برچسب ها و مدیریت آن سخت تر است. پنل کدینگ این مشکل را با صفحه کلید عددی حل می کند. با این حال، زیاد شدن تعداد واحدها به معنای نامناسب بودن همه سیستم های آنالوگ نیست؛ اگر سیستم آنالوگی ظرفیت 12 یا 16 واحد را به طور رسمی پشتیبانی کند و سیم کشی مناسب باشد، می تواند انتخاب درستی باشد. برای ساختمان های 10، 12 و 16 واحدی، تصمیم نهایی را ظرفیت تایید شده سیستم، تعداد ورودی ها و برنامه توسعه تعیین می کند.
در ساختمان های 20 یا 30 واحدی، معمولا دو ورودی (لابی و پارکینگ)، نیاز به ارتباط با نگهبانی یا سرایداری و گاهی کنترل تردد با کارت وجود دارد. سیستم های دوسیمه دیجیتال با پنل کدینگ و آیفون های تحت شبکه برای این مقیاس طراحی شده اند. در این بازه باید ظرفیت دیکودرها یا توزیع کننده های طبقات، امکان اضافه کردن پنل ورودی دوم و قابلیت توسعه سیستم پیش از خرید بررسی شود.
مجتمع های مسکونی با چند بلوک، چند ورودی و لابی نگهبانی دیگر با یک پکیج آماده قابل حل نیستند و به طراحی فنی نیاز دارند. در این پروژه ها مدیریت متمرکز تماس ها، ارتباط هر واحد با نگهبانی، ثبت ورود و خروج و اتصال به سیستم کنترل تردد مطرح است. همان طور که Aiphone در مقایسه آیفون IP و آنالوگ اشاره می کند، برای ساختمان های چند واحدی با رفت و آمد زیاد، سیستم های IP معمولا مدیریت مراجعه کنندگان را ساده تر می کنند.

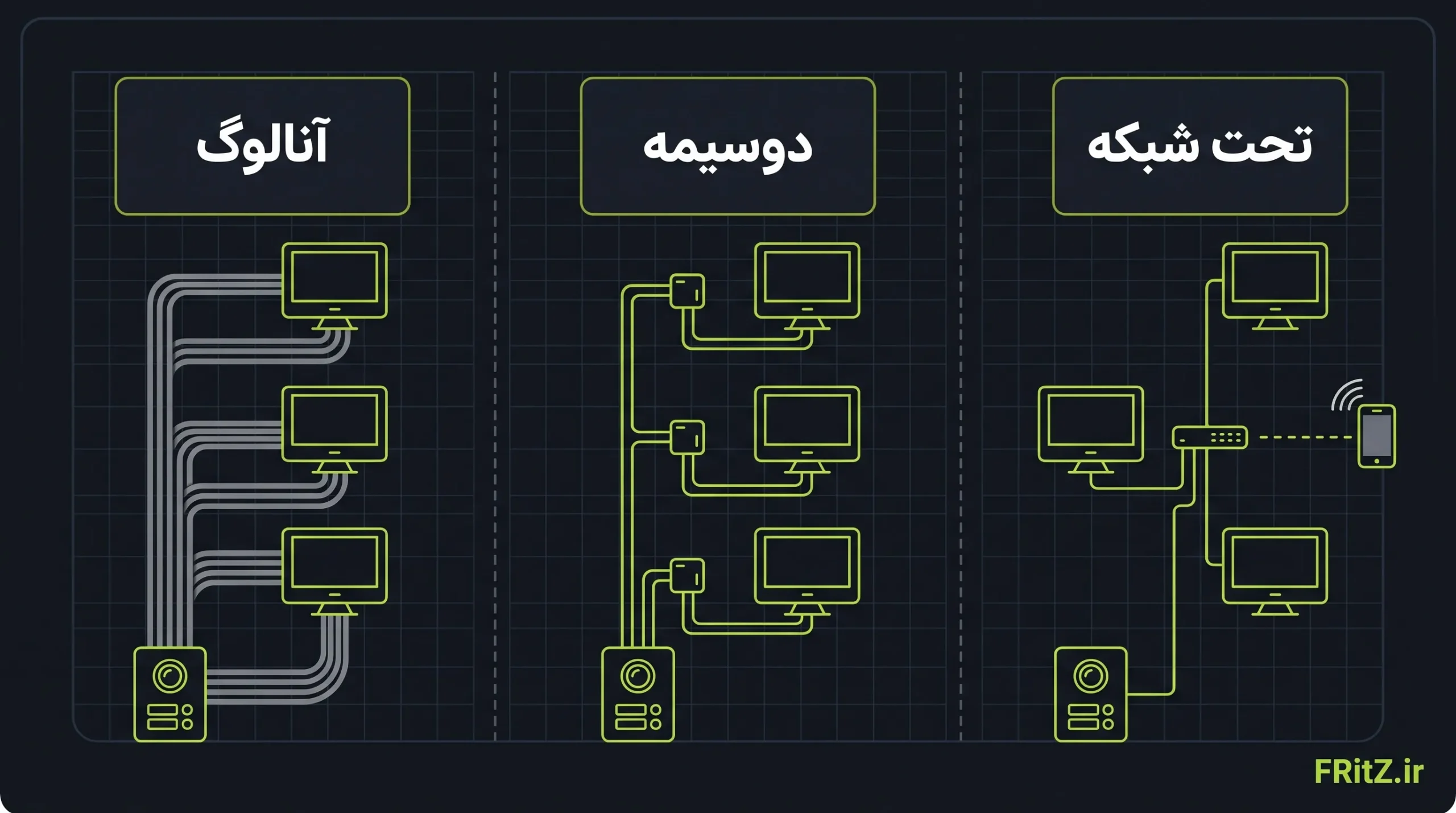

پیش از مقایسه، یک ابهام رایج باید روشن شود: آنالوگ، دیجیتال و تحت شبکه به روش انتقال صدا و تصویر اشاره دارند، اما کدینگ به روش انتخاب واحد در پنل ورودی مربوط است. بنابراین یک سیستم دیجیتال می تواند پنل شستی دار یا کدینگ داشته باشد و پنل کدینگ هم لزوما به معنای سیستم تحت شبکه نیست.
| معیار | آنالوگ | دوسیمه دیجیتال | تحت شبکه (IP) |
| انتقال صدا و تصویر | سیگنال آنالوگ روی کابل چند رشته | داده دیجیتال و تغذیه روی دو رشته | داده روی شبکه اترنت |
| نوع پنل رایج | شستی دار | شستی دار یا کدینگ | کدینگ، لمسی یا فهرست نام |
| سیم کشی | کابل چند رشته | دو رشته؛ اغلب قابل استفاده از کابل قدیمی | کابل شبکه یا تجهیزات تبدیل دوسیمه |
| ظرفیت و توسعه | محدودتر؛ وابسته به مدل | بیشتر؛ وابسته به توزیع کننده ها | بیشترین؛ وابسته به شبکه |
| ارتباط داخلی و نگهبانی | در بعضی مدل ها | در اغلب مدل ها | معمولا دارد |
| اتصال به موبایل | در مدل های خاص | در بعضی مدل ها | معمولا دارد |
| پیچیدگی نصب | ساده | متوسط | نیازمند دانش شبکه |
| مناسب برای | ساختمان های کم واحد | ساختمان های متوسط و بازسازی | ساختمان های پرواحد و هوشمند |
در سیستم آنالوگ، صدا و تصویر به صورت سیگنال الکتریکی روی کابل چند رشته از پنل به مانیتورها منتقل می شوند و هر شستی پنل، مانیتور یک واحد را فرامی خواند. این سیستم ساده، ارزان و مستقل از اینترنت است؛ Aiphone هم کارکرد بدون اتصال اینترنت را از مزایای سیستم های آنالوگ می داند. محدودیت اصلی آن، ظرفیت کمتر، حساسیت کیفیت تصویر به طول و کیفیت کابل و دشواری توسعه است؛ همان منبع یادآوری می کند که هر تغییر در سیستم آنالوگ به حضور تکنسین نیاز دارد.
در سیستم های دوسیمه یا باس، طبق توضیح فنی SatKing درباره فناوری باس دوسیمه، صدا، تصویر، تغذیه و همه فرمان های کنترلی روی همان دو رشته سیم منتقل می شوند. هر مانیتور یک آدرس دارد و پنل با فراخوانی آدرس، واحد موردنظر را صدا می زند. نتیجه، سیم کشی ساده تر و امکان استفاده از کابل قدیمی است. گزارش PSI درباره آیفون های دوسیمه هم همین امکان استفاده مجدد از کابل های سیستم قبلی را دلیل مناسب بودن این فناوری برای نوسازی آیفون آپارتمان ها می داند. اما این سیستم ها به تجهیزات سازگار از یک خانواده محصول وابسته اند و نمی توان قطعات برندهای مختلف را با هم ترکیب کرد.
پنل شستی دار برای هر واحد یک دکمه دارد و برای مهمان ساده ترین روش است؛ اما با افزایش واحدها، پنل بزرگ و شلوغ می شود. در پنل کدینگ، مهمان شماره واحد را با صفحه کلید وارد می کند و ابعاد پنل به تعداد واحدها وابسته نیست. بسیاری از پنل های کدینگ امکان باز کردن در با رمز عبور یا کارت را هم دارند. در عوض، استفاده از آن برای مهمانان مسن یا ناآشنا کمی دشوارتر است و تعمیر آن تخصصی تر است. پنل کدینگ معمولا برای ساختمان هایی که تعداد واحد آنها از ظرفیت معقول پنل شستی دار بیشتر می شود یا کنترل تردد با رمز و کارت می خواهند، منطقی است.
آیفون تحت شبکه یا IP، صدا و تصویر را روی شبکه ساختمان منتقل می کند و برای مجتمع های بزرگ، ساختمان های دارای چند ورودی، لابی نگهبانی و پروژه های هوشمند مناسب است. Aiphone اشاره می کند که بیشتر ساختمان های نوساز سیستم IP را انتخاب می کنند و این سیستم ها در مقیاس های بزرگ تر از آنالوگ کار می کنند. یک نمونه واقعی، پروژه آیفون IP آکووکس در یک ساختمان 54 واحدی نیویورک است که فقط با یک پنل ورودی PoE و اپلیکیشن موبایل ساکنان اجرا شد. البته این مدل بدون مانیتور داخلی کاملا به اینترنت و سرویس ابری وابسته است؛ مقایسه Kintronics هم یادآوری می کند که راهکارهای ابری معمولا هزینه اشتراک ماهانه دارند. در شرایط ایران، حفظ مانیتور داخلی در کنار اپلیکیشن انتخاب مطمئن تری است.
فریتز نمایندگی رسمی آکووکس در ایران است؛ برای بررسی مدل های آکووکس مناسب ساختمان خود می توانید با کارشناسان فریتز مشورت کنید. برای آشنایی بیشتر با این فناوری، مقاله اینترکام هوشمند چیست را بخوانید.
نمی دانید ساختمان شما به کدام سیستم نیاز دارد؟ تعداد واحدها، تعداد ورودی ها و وضعیت سیم کشی را برای کارشناسان فریتز بفرستید تا گزینه مناسب را پیشنهاد دهند.

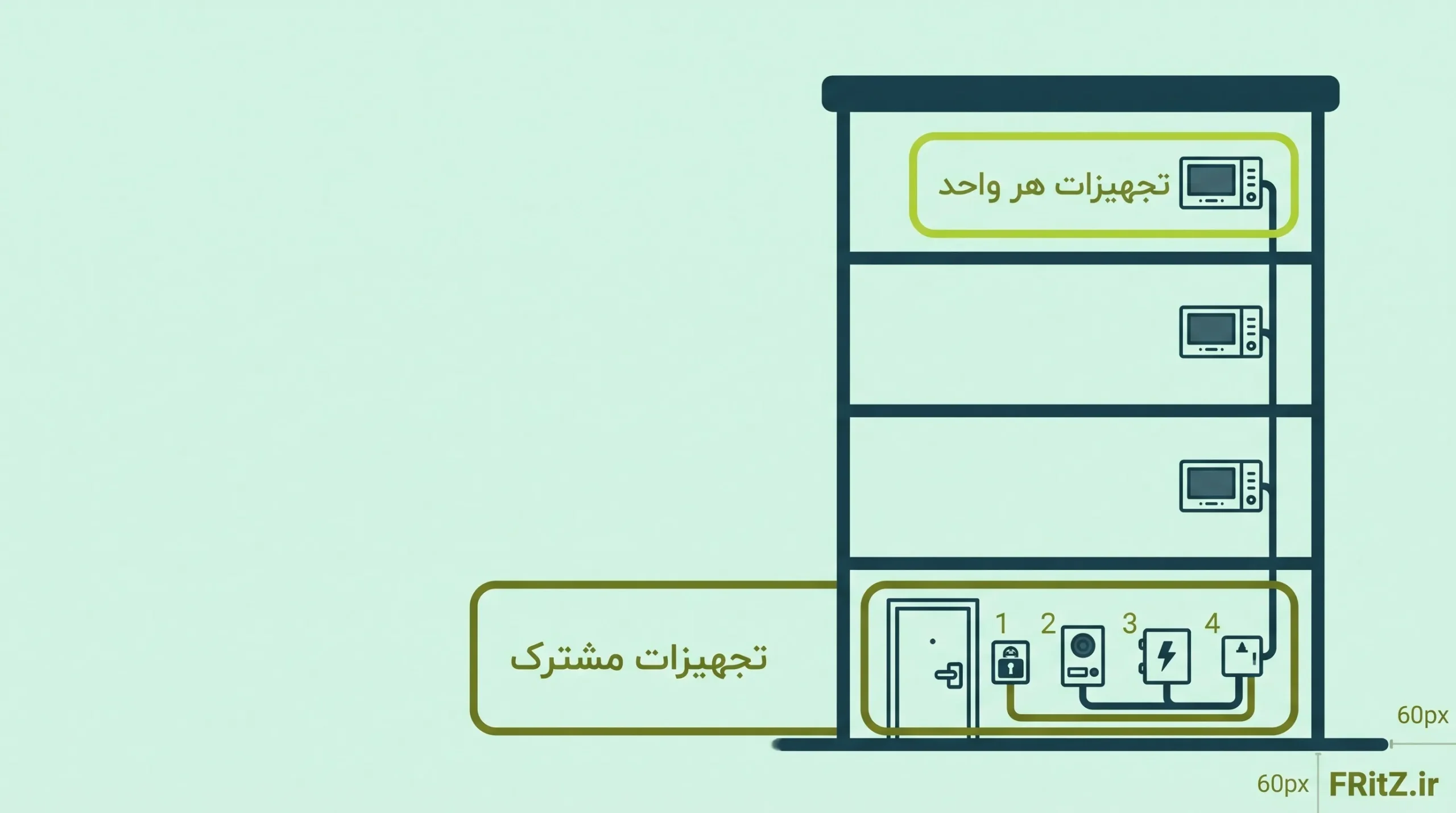

مشاوره رایگان شماره تماس: 78712-021خرید مانیتور به تنهایی به معنای خرید یک سیستم کامل نیست. تجهیزات یک آیفون تصویری چند واحدی دو بخش دارند: تجهیزات مشترک ساختمان و تجهیزات اختصاصی هر واحد.
| تجهیز | کاربرد | تعداد | نوع |
| مانیتور داخلی | دیدن مهمان، مکالمه و باز کردن در | حداقل یکی برای هر واحد | اختصاصی |
| پنل ورودی | فراخوانی واحدها از درب ورودی | یکی برای هر ورودی | مشترک |
| منبع تغذیه | تامین برق پنل، مانیتورها یا باس | بسته به طراحی سیستم | مشترک |
| توزیع کننده، سوئیچر یا دیکودر | تقسیم سیگنال یا آدرس دهی طبقات | فقط در بعضی سیستم ها | مشترک |
| قفل برقی | باز کردن درب ورودی | یکی برای هر درب | مشترک |
| کابل و متعلقات | اتصال اجزای سیستم | بسته به ساختمان | مشترک |
| گوشی یا مانیتور دوم | پاسخ از اتاق دیگر واحد | اختیاری | اختصاصی |
هر واحد معمولا یک مانیتور دارد. اگر واحدی مانیتور دوم یا گوشی اضافه بخواهد، باید بررسی شود که سیستم چند مانیتور موازی را در یک واحد پشتیبانی می کند یا نه و آیا تجهیز اضافه ای لازم است.
تعداد شستی پنل برابر با تعداد واحدهاست و هر ورودی مستقل، پنل جداگانه می خواهد. پنل شستی دار، کدینگ یا مجهز به کارت خوان بر اساس تعداد واحدها و نیاز به کنترل تردد انتخاب می شود. اگر احتمال تفکیک یا اضافه شدن واحد در آینده وجود دارد، پنل ماژولار یا کدینگ انعطاف بیشتری دارد.
منبع تغذیه برق سیستم را تامین می کند. سوئیچر یا توزیع کننده در بعضی سیستم ها سیگنال را میان طبقات یا مانیتورها تقسیم می کند و دیکودر در سیستم های دیجیتال، آدرس دهی واحدها را مدیریت می کند. برای مثال، در خانواده دوسیمه هایک ویژن که PSI معرفی کرده، پنل ها و مانیتورها از طریق یک توزیع کننده تغذیه می شوند. وجود همه این قطعات در همه سیستم ها الزامی نیست و نیاز به آنها را معماری و دیتاشیت همان مدل تعیین می کند.
قفل برقی باید با ولتاژ و جریان خروجی پنل یا رله سیستم سازگار باشد. کابل باید از نوع توصیه شده سازنده باشد، چون کیفیت و طول کابل مستقیما روی تصویر اثر می گذارد. تجهیزات جانبی مانند دوربین اضافه، فرمان جک پارکینگ یا قفل هوشمند فقط در صورت پشتیبانی سیستم قابل اتصال هستند.
پس از تعیین نوع سیستم، این معیارها کمک می کنند مدل مناسب را انتخاب کنید و برای امکاناتی که به آن نیاز ندارید هزینه نکنید.
ظرفیت اعلام شده سیستم را با تعداد فعلی واحدها و هر برنامه احتمالی آینده مقایسه کنید؛ مثل تبدیل یک واحد بزرگ به دو واحد یا اضافه شدن ورودی پارکینگ.
اگر ساختمان ورودی لابی و پارکینگ جداگانه دارد، سیستم باید چند پنل را پشتیبانی کند. ارتباط داخلی بین واحدها و ارتباط با نگهبانی هم فقط در بعضی مدل ها وجود دارد؛ بروشور سری GT شرکت Aiphone برای نمونه، ایستگاه نگهبانی را لایه ای اضافه برای غربالگری مراجعه کنندگان معرفی می کند.
مانیتورهای 4.3 اینچی برای دیدن مهمان کافی هستند و مانیتورهای 7 اینچی جزئیات بیشتری نشان می دهند. مانیتورهای حافظه دار تصویر مراجعه کنندگان را در زمان غیبت ساکنان ثبت می کنند؛ قابلیتی که برای خانواده هایی که ساعات زیادی بیرون از خانه هستند ارزشمند است.
کارت خوان، رمز عبور، اتصال به دوربین مداربسته، فرمان جک پارکینگ و پاسخ دادن از روی موبایل، قابلیت هایی هستند که فقط در مدل های خاص وجود دارند. اگر به آنها نیاز دارید، پیش از خرید مطمئن شوید هم پنل و هم مانیتور از آنها پشتیبانی می کنند.
پنل ورودی در معرض آفتاب، باران و ضربه است و باید مقاومت مناسب داشته باشد. در ساختمان چند واحدی خرابی پنل یا تغذیه همه واحدها را بی آیفون می کند؛ بنابراین تامین قطعات، گارانتی و دسترسی به نصاب و تعمیرکار اهمیت زیادی دارد.
ساختمان نوساز بهترین فرصت برای طراحی درست است. پیش از نازک کاری، تعداد ورودی ها، محل پنل ها، مسیر رایزر و فضای تجهیزات مشترک را مشخص کنید و اگر احتمال استفاده از آیفون تحت شبکه در آینده وجود دارد، کابل شبکه را هم در مسیرها پیش بینی کنید. Aiphone اشاره می کند که بیشتر ساختمان های نوساز سیستم IP را انتخاب می کنند. برای ساختمان هایی که از ابتدا هوشمند طراحی می شوند، صفحه آپارتمان هوشمند را ببینید.

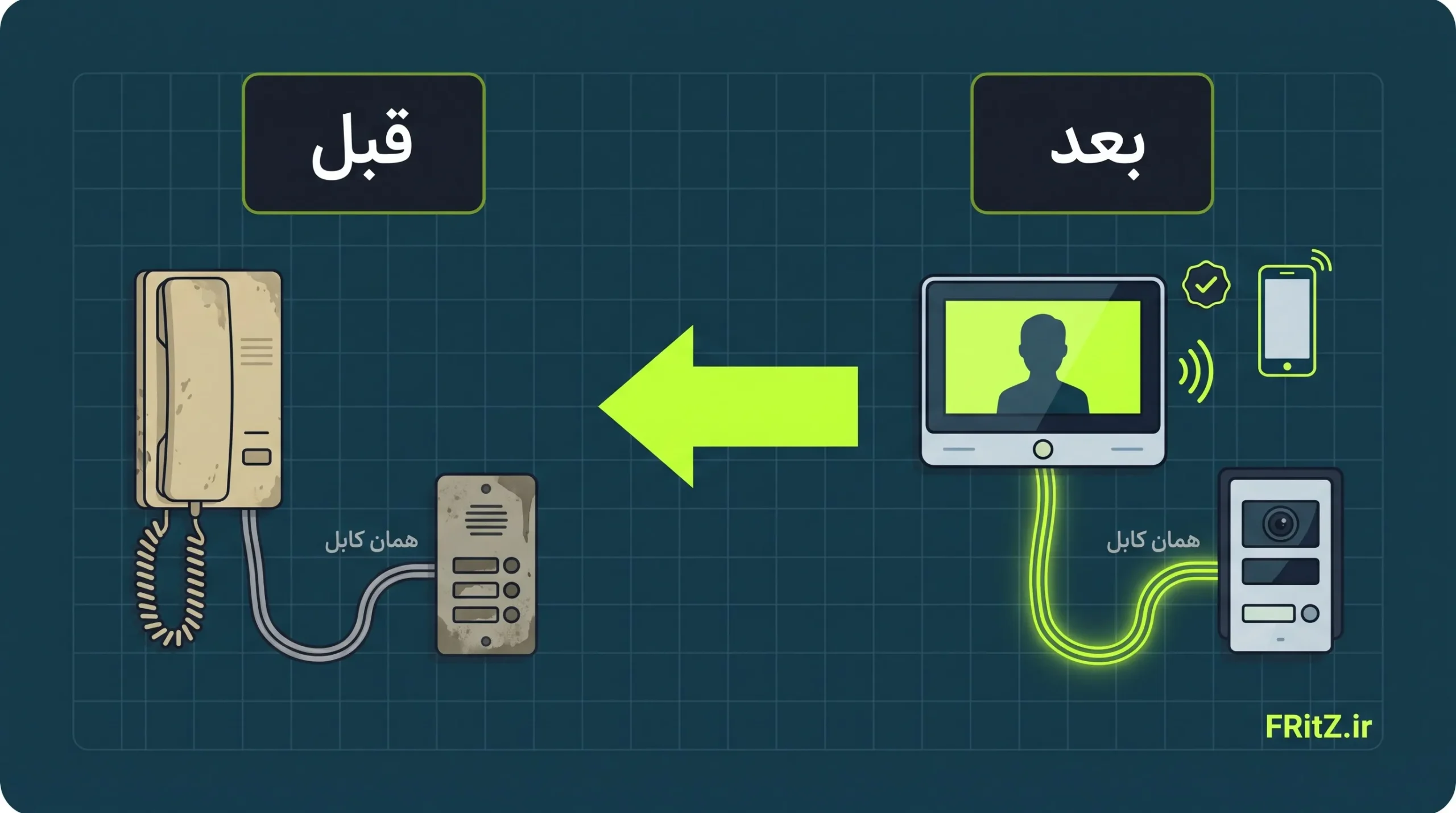

در ساختمان قدیمی، سیم کشی موجود تعیین کننده اصلی است. سیستم های دوسیمه دیجیتال و آیفون های دوسیمه IP آکووکس برای استفاده از همان کابل قدیمی طراحی شده اند و بروشور سری GT هم امکان نصب با کابل دو یا چهار رشته موجود ساختمان را ذکر می کند. اما کابل قدیمی باید پیش از تصمیم تست شود؛ کابل آسیب دیده یا پر از وصله، همان مشکلات نویز و قطعی را به سیستم جدید هم منتقل می کند. اگر کابل فرسوده است، تعویض کامل در بلندمدت به صرفه تر است.
یکسان بودن تعداد سیم ها یا شباهت ظاهری دو برند، سازگاری آنها را تضمین نمی کند. در سیستم های دیجیتال و دوسیمه، پنل و مانیتور باید از یک خانواده محصول باشند و در سیستم های آنالوگ هم ترتیب سیم ها و سطح سیگنال از برندی به برند دیگر فرق می کند. اگر قرار است فقط بعضی مانیتورها عوض شوند، سازگاری مدل دقیق را از فروشنده یا سازنده استعلام کنید.
قیمت یک مانیتور تصویر درستی از هزینه پروژه نمی دهد. هزینه کل از چهار بخش تشکیل می شود:
| هزینه کل = مجموع قیمت مانیتورها + پنل ورودی و تجهیزات مشترک + کابل و متعلقات + اجرت نصب و راه اندازی |
سهم مانیتورها با تعداد واحدها به صورت خطی افزایش پیدا می کند، اما پنل، منبع تغذیه و قفل تقریبا ثابت هستند. به همین دلیل در ساختمان های کم واحد، تجهیزات مشترک سهم بزرگ تری از هزینه هر واحد دارند. با بیشتر شدن واحدها، نوع پنل (شستی دار یا کدینگ)، تعداد ورودی ها و تجهیزات توزیع سیگنال بیشترین اثر را روی هزینه مشترک می گذارند.
در ارتقا با حفظ سیم کشی، هزینه کابل کشی و تخریب حذف یا کم می شود؛ اما ممکن است هزینه تست و ترمیم کابل اضافه شود. تعویض کامل، هزینه کابل و دستمزد بیشتری دارد، اما محدودیت های کابل قدیمی را از بین می برد. هزینه نهایی فقط پس از بازدید و استعلام به روز تجهیزات قابل برآورد است.
معمولا هزینه تجهیزات مشترک و نصب بین همه واحدها تقسیم می شود و هزینه مانیتور هر واحد بر عهده همان واحد است. اما روش دقیق به توافق ساکنان و مقررات ساختمان بستگی دارد. تجربه بسیاری از ساختمان ها نشان می دهد که اختلاف بر سر سهم هر واحد، پس از نصب دردسرساز می شود؛ بنابراین بهتر است پیش از سفارش، روش تقسیم هزینه و سهم هر واحد در صورتجلسه مدیریت ساختمان ثبت شود.
برای مشاهده مدل های موجود و استعلام قیمت روز، به دسته آیفون تصویری هوشمند فروشگاه فریتز سر بزنید.
پکیج کامل برای ساختمان های کم واحد و نوساز ساده تر است، چون سازگاری اجزا تضمین شده است. در ساختمان های بزرگ تر، ساختمان های دارای چند ورودی یا پروژه های ارتقا، خرید قطعات جداگانه بر اساس طراحی فنی انعطاف بیشتری دارد و از خرید قطعات بلااستفاده جلوگیری می کند.
در بازار ایران برندهایی مانند تابا، سیماران، الکتروپیک، تکنما، سوزوکی و کوماکس برای ساختمان های چند واحدی محصول دارند. هیچ برندی برای همه ساختمان ها بهترین نیست؛ برند و مدل را بر اساس ظرفیت، نوع سیستم، امکانات، سازگاری با سیم کشی، گارانتی و دسترسی به خدمات انتخاب کنید. برای مقایسه برندها، مقاله بهترین آیفون تصویری ایرانی و خارجی و برای نکات عمومی خرید، راهنمای خرید آیفون تصویری فریتز را ببینید.
تعداد واحدها و مشخصات ساختمان را اعلام کنید تا کارشناسان فریتز سیستم و تجهیزات مناسب ساختمان شما را بررسی کنند.
مشاوره رایگان شماره تماس: 78712-021انتخاب آیفون تصویری برای ساختمان چند واحدی باید بر اساس تعداد واحدها، تعداد ورودی ها، وضعیت سیم کشی و نیازهای ساکنان انجام شود. برای ساختمان های کم واحد، سیستم آنالوگ یا پکیج آماده معمولا کافی و اقتصادی است. با افزایش تعداد واحدها و پیچیدگی پروژه، سیستم های دوسیمه دیجیتال، پنل کدینگ و آیفون تحت شبکه اهمیت بیشتری پیدا می کنند. در ساختمان های قدیمی هم سیستم های دوسیمه امکان نوسازی بدون سیم کشی مجدد را فراهم می کنند، به شرطی که کابل موجود سالم باشد.
برای آشنایی با نمونه اجراهای فریتز، صفحه پروژه های فریتز و برای نکات نصب، مقاله نصب آیفون تصویری هوشمند را ببینید.
برای انتخاب آیفون تصویری متناسب با تعداد واحدهای ساختمان، مشخصات پروژه را برای کارشناسان فریتز ارسال کنید.
مشاوره رایگان و استعلام قیمت شماره تماس: 78712-021در بیشتر موارد یک سیستم آنالوگ یا پکیج آماده 4 واحدی با پنل چهار شستی کافی است. اگر به اتصال موبایل یا حافظه تصویر نیاز دارید، مدلی را انتخاب کنید که این امکانات را داشته باشد.
اگر ظرفیت سیستم انتخابی 8 واحد را پشتیبانی کند و سیم کشی سالم باشد، بله. در صورت وجود ورودی دوم یا کابل قدیمی و فرسوده، سیستم دوسیمه دیجیتال گزینه مطمئن تری است.
عدد ثابتی وجود ندارد. وقتی پنل شستی دار به دلیل تعداد واحدها بیش از حد بزرگ می شود یا ساختمان به باز کردن در با رمز و کارت نیاز دارد، پنل کدینگ منطقی تر است.
معمولا خیر. سازگاری به مدل و پروتکل ارتباطی بستگی دارد و در سیستم های دیجیتال، پنل و مانیتور باید از یک خانواده محصول باشند.
به معماری سیستم بستگی دارد. بعضی سیستم ها برای تقسیم سیگنال یا تغذیه طبقات به سوئیچر یا توزیع کننده نیاز دارند و بعضی نه. نیاز دقیق در دیتاشیت سیستم مشخص شده است.
در بسیاری از موارد بله، به ویژه با سیستم های دوسیمه. اما کابل باید پیش از خرید تست شود و تجهیزات جدید باید با نوع و تعداد رشته های کابل سازگار باشند.
بعضی مدل ها امکان ارتباط بین واحدها یا با نگهبانی را دارند. این قابلیت عمومی نیست و باید پیش از خرید در مشخصات مدل بررسی شود.
معمولا هزینه پنل، تجهیزات مشترک و نصب بین واحدها تقسیم می شود و هر واحد هزینه مانیتور خود را می پردازد. بهتر است روش تقسیم پیش از سفارش در صورتجلسه ساختمان ثبت شود.
