پرش به محتوا آمپلی فایر تحت شبکه دستگاهی است که صدای دیجیتال را از طریق کابل شبکه و پروتکل IP دریافت می کند، آن را به سیگنال صوتی تبدیل و تقویت می کند و به بلندگوهای همان منطقه می رساند. تفاوت اصلی آن با آمپلی فایر معمولی این است که منبع صدا دیگر لازم نیست کنار آمپلی فایر باشد؛ یک سرور مرکزی می تواند از هر نقطه ساختمان، محتوای متفاوتی را به هر منطقه بفرستد. در این راهنما ابتدا نحوه کار و اجزای این سیستم را توضیح می دهیم، سپس به دو تصمیم اصلی هر پروژه می پردازیم: تعداد زون ها و محاسبه توان مورد نیاز، و در پایان معیارهای انتخاب و اشتباهات رایج را بررسی می کنیم.

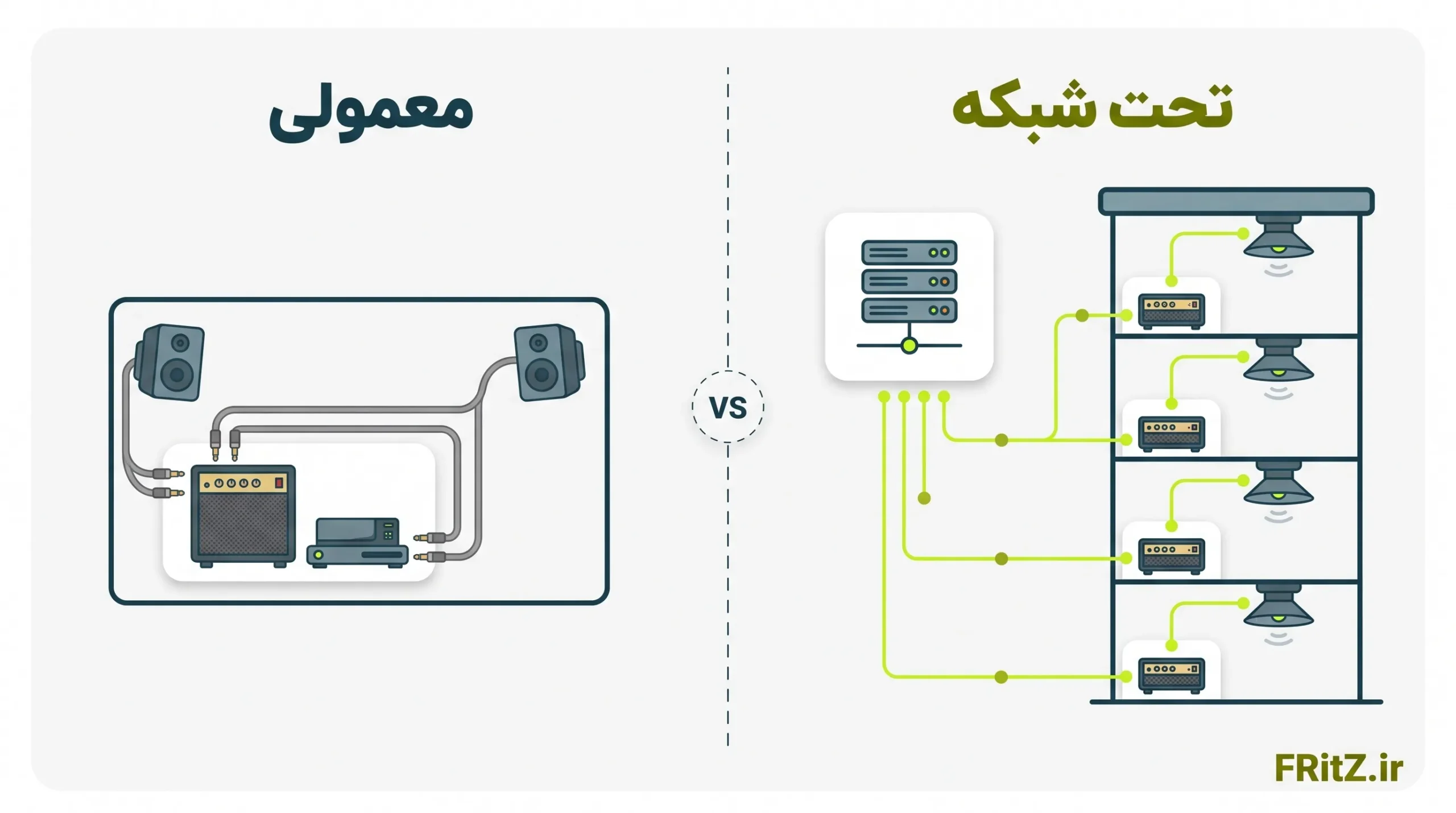

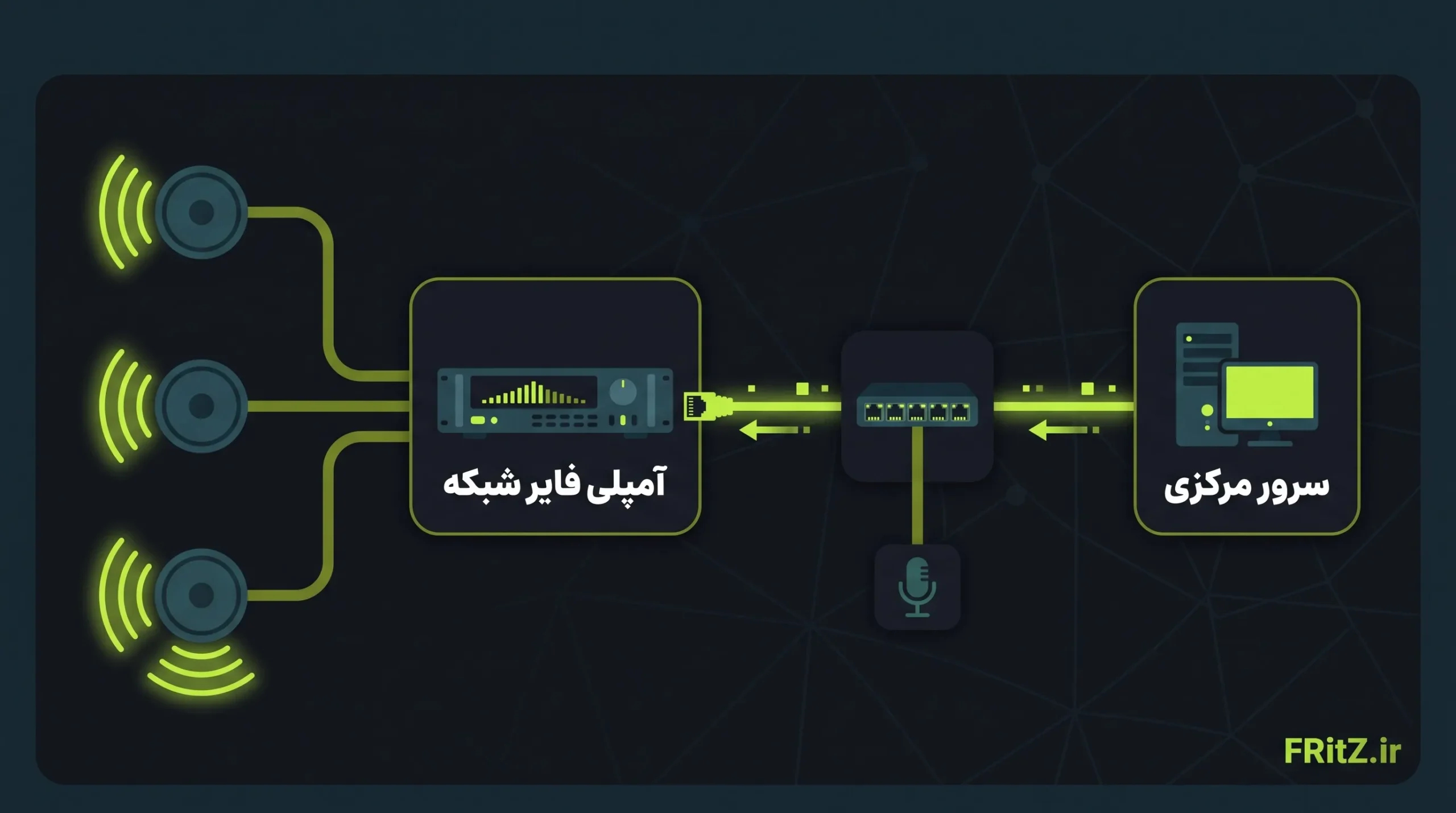

در سیستم صوتی سنتی، منبع صدا، آمپلی فایر و بلندگوها با کابل صوتی آنالوگ به هم وصل می شوند و هر منبع صدا باید فیزیکی به آمپلی فایر برسد. در سیستم تحت شبکه، صدا به شکل بسته های داده روی همان زیرساخت شبکه ساختمان حرکت می کند و آمپلی فایر تحت شبکه نقش گیرنده و تقویت کننده را در انتهای این مسیر دارد.
برای نمونه، طبق مشخصات رسمی سری آمپلی فایرهای IP رکمونت ITC، هر دستگاه از این سری یک ماژول رمزگشایی صدای شبکه با پشتیبانی از TCP/IP و UDP دارد و خروجی خود را روی خط ولتاژ ثابت 100 ولت ارائه می کند. همین سند توضیح می دهد که سیگنال هشدار شبکه بر میکروفون و موسیقی پس زمینه اولویت دارد؛ یعنی در شرایط اضطراری، اعلان مرکزی روی همه پخش ها غلبه می کند.
برای شناخت کامل تر کل این معماری و سایر تجهیزات آن، مقاله سیستم صوتی تحت شبکه فریتز را ببینید. در این راهنما تمرکز ما فقط روی خود آمپلی فایر و دو تصمیم کلیدی آن است.
| معیار | آمپلی فایر معمولی | آمپلی فایر تحت شبکه |
| انتقال صدا | کابل صوتی آنالوگ از منبع تا آمپلی فایر | داده دیجیتال روی شبکه IP |
| محل منبع صدا | نزدیک آمپلی فایر | هر نقطه ای از شبکه |
| کنترل | محلی و روی خود دستگاه | مرکزی از نرم افزار، به علاوه کنترل محلی |
| تعداد زون | محدود به خروجی ها و کلید زون | به تعداد آمپلی فایرهای شبکه و قابل گروه بندی |
| توسعه | کابل کشی جدید تا اتاق تجهیزات | افزودن آمپلی فایر به نزدیک ترین سوییچ |
| مناسب برای | فضای کوچک با یک یا دو منطقه | ساختمان های چندطبقه و پروژه های پراکنده |
یک نکته که معمولا گفته نمی شود: آمپلی فایر تحت شبکه، آمپلی فایر معمولی را بی ارزش نمی کند. در یک کافه کوچک با یک منطقه پخش، آمپلی فایر معمولی ساده تر و ارزان تر است. ارزش شبکه وقتی آشکار می شود که چند منطقه، چند طبقه یا چند ساختمان داشته باشید.
در یک هتل، لابی می تواند موسیقی آرام پخش کند، رستوران پلی لیست دیگری داشته باشد و راهروها بی صدا باشند؛ همه از یک نرم افزار و بدون رفت و آمد به اتاق تجهیزات.
صدا تا نزدیک ترین سوییچ طبقه روی شبکه می آید و فقط مسیر کوتاه آمپلی فایر تا بلندگوها با کابل بلندگو اجرا می شود. در ساختمان های چندطبقه، این تفاوت در حجم کابل کشی و زمان اجرا محسوس است.
اعلان شروع و پایان شیفت در کارخانه، پخش برنامه های مناسبتی یا موسیقی ساعات کاری در فروشگاه را می توان یک بار زمان بندی کرد و دیگر به حضور اپراتور نیازی نیست.
افزودن یک منطقه جدید معمولا یعنی نصب یک آمپلی فایر دیگر و تعریف آن در نرم افزار؛ نه طراحی دوباره سیستم.

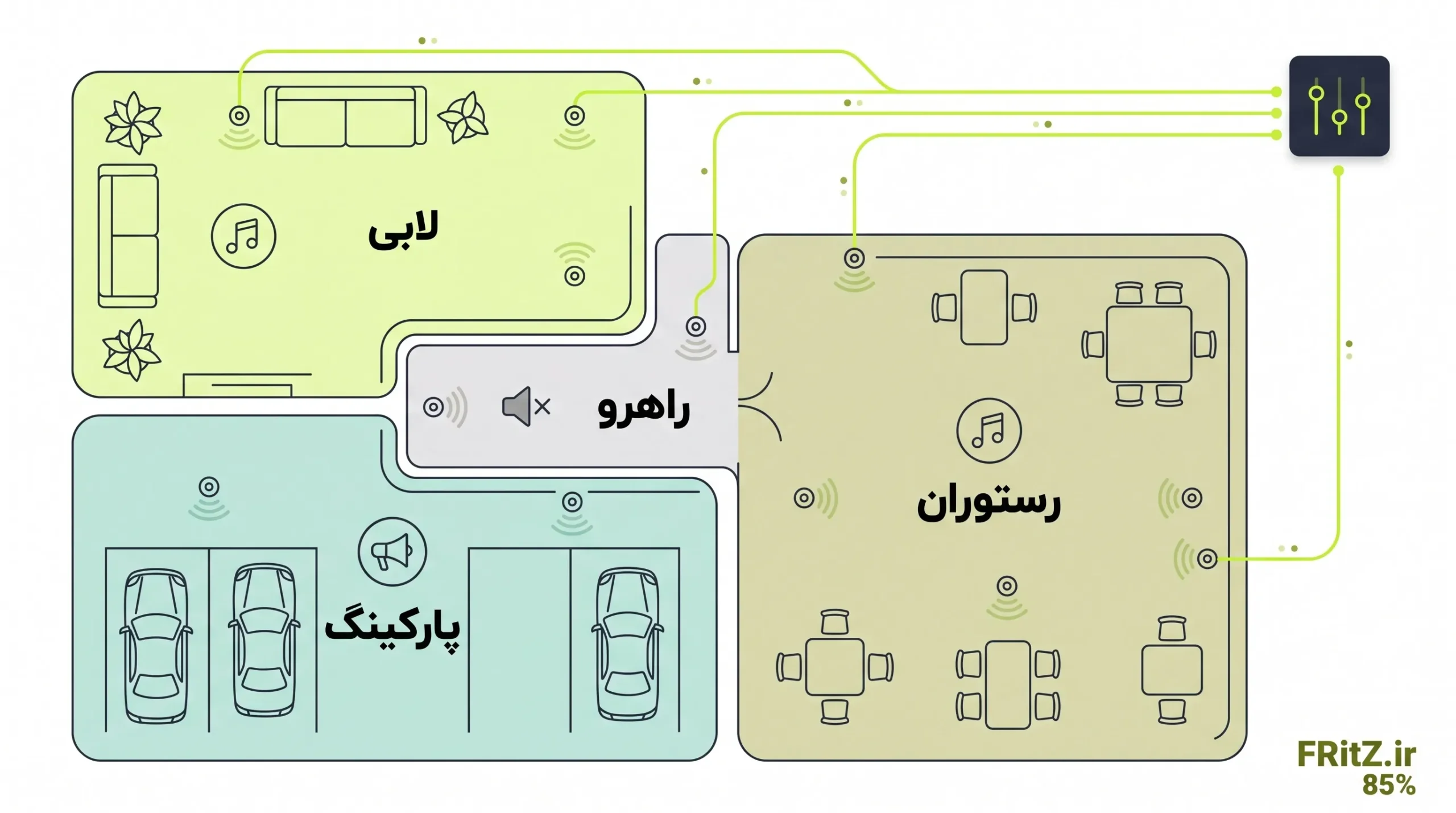

زون یا منطقه صوتی، فضایی است که همیشه یک محتوای صوتی مشترک با یک سطح صدای مشخص دریافت می کند. لابی هتل یک زون است، رستوران یک زون دیگر و پارکینگ زون سوم. هر زون می تواند منبع صدا، سطح صدا و برنامه زمانی مستقل داشته باشد.
این نکته کلیدی است و در بیشتر مقاله ها روشن نمی شود. در بسیاری از سیستم های پیجینگ IP، هر آمپلی فایر تحت شبکه یک کانال خروجی دارد؛ یعنی هر دستگاه یک خط بلندگو را تغذیه می کند و از نظر نرم افزار یک نقطه پخش مستقل است. در چنین سیستمی، کوچک ترین زون مستقل شما برابر با بلندگوهای متصل به یک آمپلی فایر است. نرم افزار مرکزی سپس می تواند چند آمپلی فایر را در یک گروه بزرگ تر، مثلا همه طبقات یا فقط طبقات اداری، دسته بندی کند.
نتیجه عملی: تعداد زون های مستقل، تعداد آمپلی فایرهای تک کانال مورد نیاز شما را تعیین می کند، نه برعکس. برخی برندها مدل های چندکاناله هم دارند که چند زون را از یک دستگاه تامین می کنند؛ پیش از طراحی، تعداد کانال هر مدل را در دیتاشیت بررسی کنید.
برای تعیین زون ها، هر فضا را با این چهار پرسش بسنجید:
اگر پاسخ هر کدام مثبت است، آن فضا زون مستقل لازم دارد. اگر همه پاسخ ها منفی است، می تواند با فضای کناری در یک زون بماند.
| نوع پروژه | منطق رایج زون بندی |
| دفتر کار | هر طبقه یک زون، به علاوه لابی و سالن جلسات در صورت نیاز به پخش مستقل |
| فروشگاه و مرکز تجاری | سالن فروش، صندوق، انبار و فضای بیرونی، هر کدام مستقل |
| هتل | لابی، رستوران، استخر، راهروهای هر طبقه و پارکینگ به صورت جداگانه |
| کارخانه | هر سالن تولید، انبار و فضای اداری مستقل، با اولویت اعلان اضطراری روی همه |
زون بندی را روی نقشه ساختمان انجام دهید، نه روی فهرست تجهیزات. اگر نقشه پروژه خود را دارید، کارشناسان فریتز در مشاوره رایگان طراحی سیستم صوتی زون ها و تعداد آمپلی فایرها را برایتان مشخص می کنند.
مشاوره رایگان شماره تماس: 78712-021پس از مشخص شدن زون ها، توان هر آمپلی فایر را باید جداگانه و بر اساس بلندگوهای همان زون محاسبه کرد.
آمپلی فایرهای سیستم های پیجینگ و صوت عمومی معمولا روی خط ولتاژ ثابت 100 ولت کار می کنند. در این روش، روی هر بلندگو یک ترانس کوچک با چند گزینه توان یا تپ وجود دارد، مثلا 3، 6 یا 10 وات. شما برای هر بلندگو تعیین می کنید چه مقدار توان از خط بکشد. مزیت بزرگ این روش این است که دیگر نیازی به محاسبه پیچیده امپدانس نیست؛ فقط کافی است توان ها را جمع بزنید.

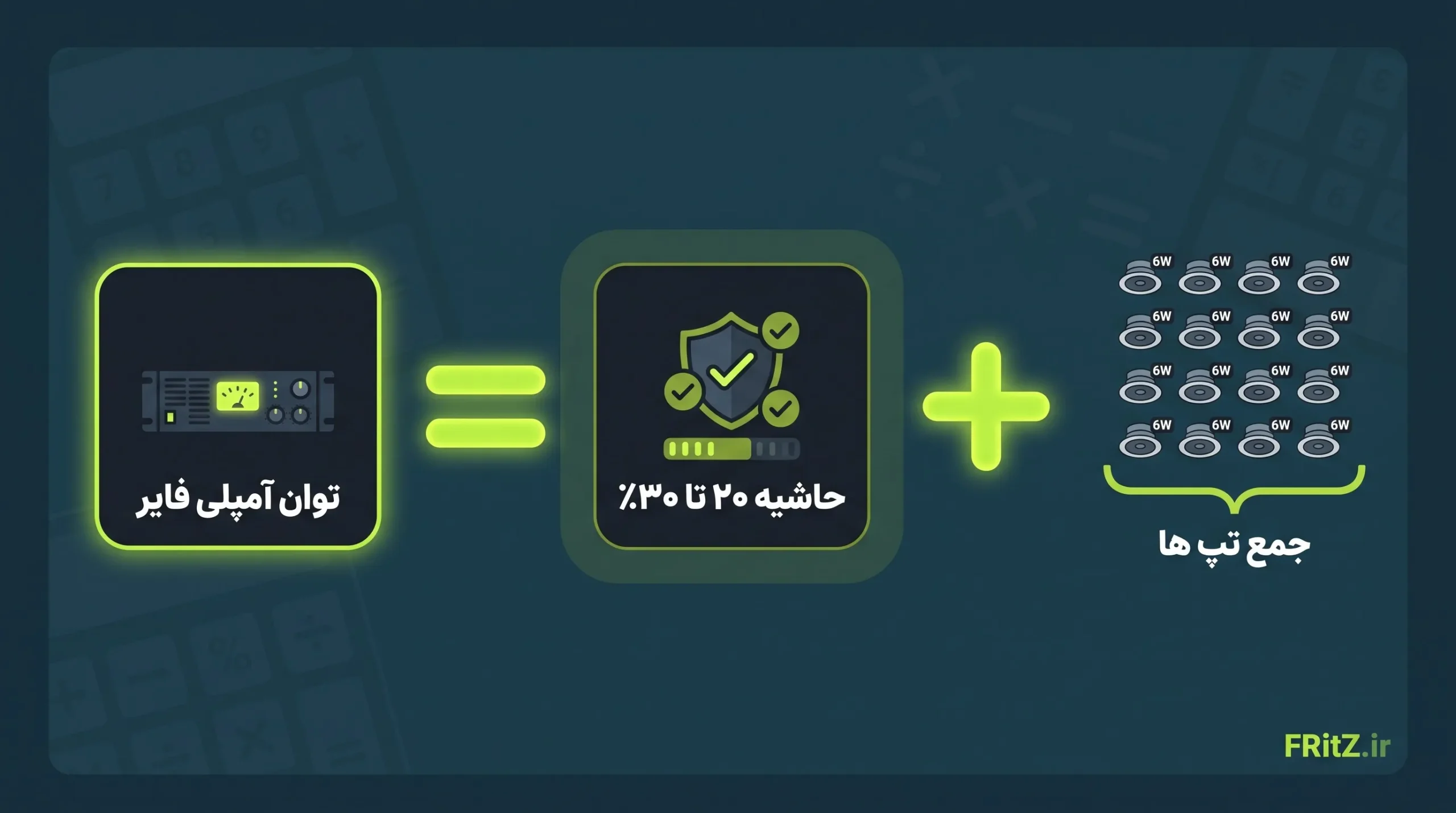

روش استاندارد سه مرحله دارد:
درباره میزان حاشیه، راهنمای فنی AtlasIED درباره سیستم های 70 و 100 ولت توصیه می کند پس از جمع تپ های همه بلندگوهای یک خط، معمولا 20 تا 30 درصد حاشیه اطمینان اضافه شود.
مثال محاسبه: یک راهروی اداری 12 بلندگوی سقفی دارد که روی تپ 6 وات تنظیم شده اند.
این اعداد فقط برای نشان دادن روش است. تپ واقعی هر بلندگو به ارتفاع سقف، سروصدای محیط و سطح صدای مطلوب بستگی دارد و باید در طراحی هر پروژه مشخص شود.
توان روی جعبه همیشه یک معنا ندارد. توان پیوسته یا RMS، توانی است که آمپلی فایر می تواند به صورت مداوم و بدون اعوجاج غیرقابل قبول تحویل دهد. اعدادی مانند توان پیک یا حداکثر، لحظه ای هستند و برای محاسبه سیستم کاربرد ندارند.
اهمیت این تفاوت را مستندات قانون توان آمپلی فایر کمیسیون تجارت فدرال آمریکا به خوبی نشان می دهد: همان آمپلی فایر ممکن است تا رسیدن به اعوجاج 0.5 درصد، 20 وات خروجی بدهد و اگر تا اعوجاج 5 درصد رانده شود، 30 وات. این قانون برای آمپلی فایرهای سرگرمی خانگی نوشته شده، اما درس آن برای همه آمپلی فایرها صادق است: عدد توان بدون شرط اندازه گیری، قابل مقایسه نیست. هنگام مقایسه مدل ها، توان نامی پیوسته را ملاک قرار دهید و ببینید با چه درصد اعوجاجی اعلام شده است.
در سیستم 100 ولت، انتخاب آمپلی فایر پرقدرت تر از نیاز معمولا مشکل فنی ایجاد نمی کند، چون هر بلندگو فقط به اندازه تپ خودش توان می کشد. هزینه این انتخاب، پرداخت پول بیشتر برای توانی است که استفاده نمی شود. برعکس، آمپلی فایر کم توان تر از جمع تپ ها در ساعات اوج به حد خود می رسد، صدا را اعوجاج دار می کند و ممکن است حفاظت آن فعال شود.
مشخص کنید هر دستگاه چند خروجی مستقل دارد. در مدل های تک کانال، تعداد آمپلی فایرها مستقیما برابر تعداد زون های مستقل است.
بسیاری از سیستم های پیجینگ IP، اکوسیستم اختصاصی یک برند هستند و آمپلی فایر یک برند لزوما با سرور برند دیگر کار نمی کند. پیش از خرید، مطمئن شوید آمپلی فایر، سرور، میکروفون پیجینگ و نرم افزار مدیریت از یک خانواده سازگار هستند.
آمپلی فایر باید بتواند اعلان اضطراری را بر موسیقی و اعلان عادی اولویت دهد. در پروژه هایی که سیستم صوتی با اعلام حریق مرتبط است، این قابلیت حیاتی است.
بررسی کنید آیا آمپلی فایر ورودی میکروفون یا AUX محلی دارد که در صورت قطع شبکه، امکان پخش را حفظ کند.
در فضاهایی که موسیقی پس زمینه اهمیت دارد، مانند هتل و فروشگاه، کیفیت پردازش و پاسخ فرکانسی اهمیت بیشتری از فضاهای صرفا اعلان محور دارد.
مدل های رکمونت برای اتاق تجهیزات مرکزی مناسب اند و مدل های کوچک تر یا دیواری برای نصب نزدیک زون. در برخی تجهیزات کم مصرف، تغذیه از طریق PoE هم وجود دارد؛ اما آمپلی فایرهای پرتوان معمولا تغذیه برق مستقل لازم دارند.
| برای دیدن مدل های آمپلی فایر IP با توان های مختلف از 120 تا 650 وات، به دسته بندی آمپلی فایر سیستم پیجینگ فریتز مراجعه کنید. |

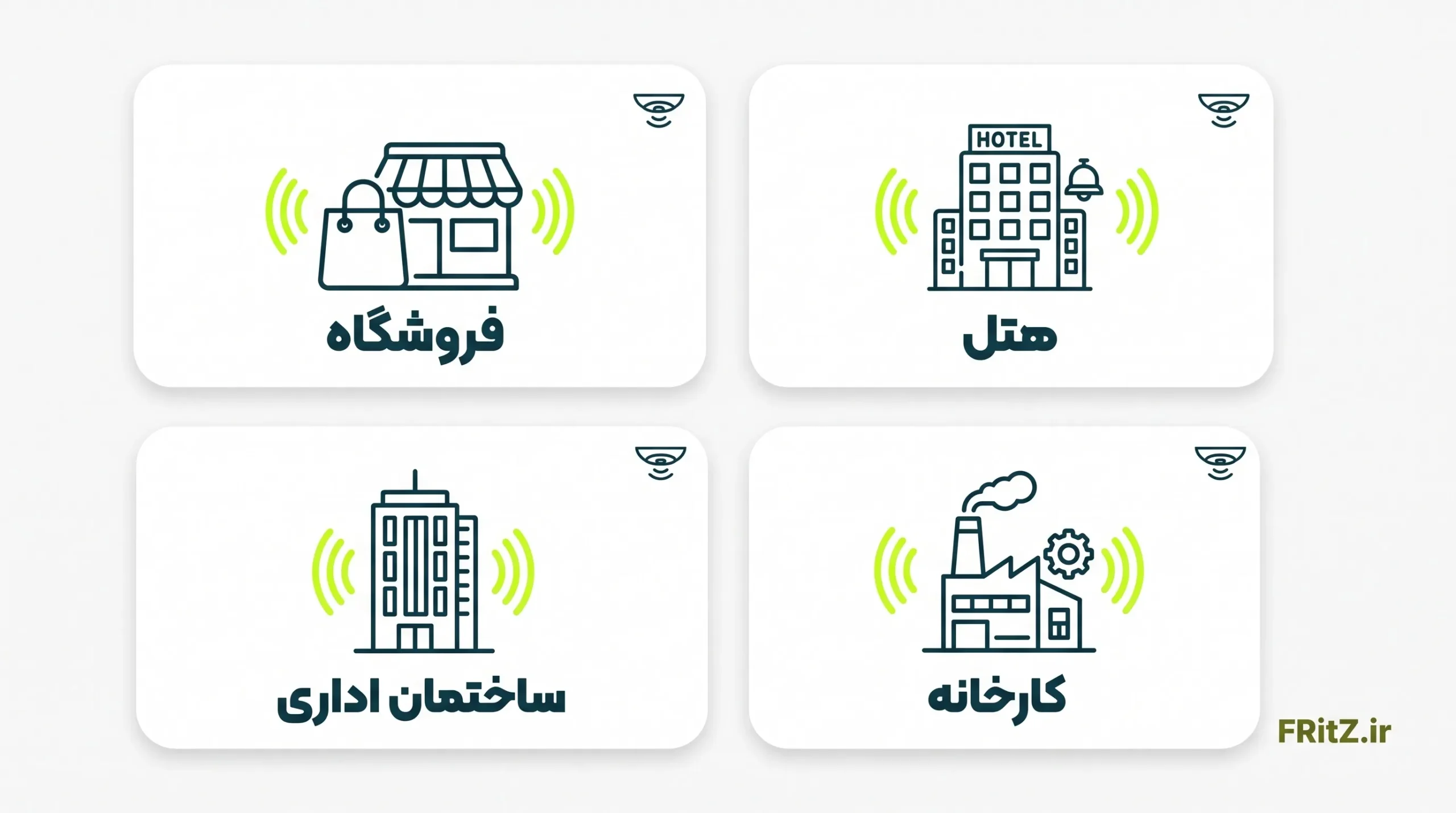

در ساختمان های اداری، سیستم صوتی شبکه ای معمولا بخشی از زیرساخت هوشمند ساختمان است و می تواند با سیستم مدیریت ساختمان و سناریوهای اضطراری هماهنگ شود. پروژه های هوشمندسازی دفتر کار فریتز از همین منطق استفاده می کنند.
هتل یکی از نمونه های کلاسیک زون بندی است؛ لابی، رستوران، استخر و راهروها هر کدام فضای صوتی مستقل می خواهند و اعلان اضطراری باید روی همه غلبه کند. جزئیات بیشتر در صفحه هتل هوشمند آمده است.
موسیقی سالن فروش، اعلان های تبلیغاتی و پیجینگ صندوق، سه نیاز متفاوت روی یک زیرساخت هستند که با زون بندی درست از هم جدا می شوند.
در سالن های پرسروصدا، تپ بالاتر بلندگوها و زون بندی بر اساس سالن تولید اهمیت دارد. اعلان شیفت و هشدار ایمنی هم از جمله کاربردهای اصلی است. برای سناریوهای صنعتی، صفحه هوشمندسازی محیط صنعتی را ببینید.
در مقیاس مسکونی، معمولا سیستم صوتی چندمنطقه ای خانگی گزینه مناسب تری از پیجینگ IP صنعتی است. برای این سناریو، مقاله سیستم صوتی هوشمند خانه و دسته بندی سیستم صوتی هوشمند فریتز را ببینید.
خرید آمپلی فایر بر اساس حدس یا قاعده هرچه بزرگ تر بهتر، به جای جمع دقیق تپ ها به علاوه حاشیه اطمینان.
وقتی ابتدا تجهیزات خریده و بعد زون ها تعریف شود، معمولا چند فضا با نیاز متفاوت روی یک آمپلی فایر می مانند و دیگر نمی توان آنها را جدا کنترل کرد.
ترکیب آمپلی فایر یک برند با سرور برند دیگر، یا نصب روی شبکه ای که برای ترافیک صوتی آماده نشده است.
عدد بزرگ تر روی جعبه، لزوما آمپلی فایر قوی تر نیست. توان پیوسته را با هم مقایسه کنید.
اگر آمپلی فایر دقیقا به اندازه نیاز امروز انتخاب شود، افزودن حتی چند بلندگو در آینده به تعویض دستگاه منجر می شود.
آمپلی فایر تحت شبکه، صدا را از روی شبکه IP دریافت و برای هر منطقه جداگانه تقویت می کند و همین ویژگی، مدیریت مرکزی چند زون را در ساختمان های بزرگ ممکن می سازد. انتخاب درست آن دو تصمیم دارد که باید به ترتیب گرفته شوند: اول زون بندی روی نقشه، سپس محاسبه توان هر زون با جمع تپ بلندگوها و افزودن 20 تا 30 درصد حاشیه. اگر این ترتیب رعایت شود، بیشتر اشتباهات پرهزینه این پروژه ها از همان ابتدا حذف می شوند.
برای بررسی تجهیزات مناسب پروژه خود، آمپلی فایرهای سیستم پیجینگ فریتز را ببینید، نمونه پروژه های اجراشده را مرور کنید.
بله. هر دو اصطلاح به آمپلی فایری اشاره دارند که صدا را از طریق شبکه و پروتکل IP دریافت می کند. گاهی آمپلی فایر شبکه هم گفته می شود.
بله. آمپلی فایرها، سرور و میکروفون های پیجینگ باید روی یک شبکه به هم متصل باشند. معمولا از کابل کشی شبکه و سوییچ های موجود ساختمان استفاده می شود، اما بهتر است ظرفیت و پایداری شبکه پیش از اجرا بررسی شود.
زون بندی اجازه می دهد هر فضا محتوا، سطح صدا و برنامه زمانی مستقل داشته باشد. مثلا لابی موسیقی پخش کند، سالن جلسات بی صدا باشد و اعلان فقط به پارکینگ برسد.
تپ توان همه بلندگوهای یک زون را جمع بزنید، 20 تا 30 درصد حاشیه اطمینان اضافه کنید و نزدیک ترین مدل استاندارد بالاتر را انتخاب کنید. توان پیوسته آمپلی فایر را ملاک قرار دهید، نه توان پیک.
بستگی دارد. برای یک فضای کوچک با یک منطقه پخش، آمپلی فایر معمولی ساده تر و اقتصادی تر است. اگر چند منطقه مستقل یا برنامه توسعه دارید، سیستم شبکه ای حتی در مقیاس کوچک می تواند منطقی باشد.
اگر بلندگوهای فعلی از نوع 100 ولت با ترانس باشند و آمپلی فایر جدید هم خروجی 100 ولت داشته باشد، معمولا بله. در غیر این صورت سازگاری باید بررسی شود.
پخش از سرور مرکزی متوقف می شود، اما بسیاری از آمپلی فایرهای تحت شبکه ورودی محلی میکروفون یا AUX دارند که امکان پخش محلی را حفظ می کند. این قابلیت را پیش از خرید بررسی کنید.
