پرش به محتوا یکی از مشکلاتی که هنگام نصب کلید هوشمند در ساختمان‌های قدیمی پیش می‌آید، نبود سیم نول در قوطی کلید برق است. بسیاری از کلیدهای هوشمند برای تأمین برق مدار الکترونیکی خود به دو سیم فاز و نول نیاز دارند؛ اما در سیم‌کشی سنتی، معمولاً فقط سیم فاز و سیم برگشت چراغ به قوطی کلید منتقل شده‌اند. در چنین شرایطی، نصب بعضی مدل‌های هوشمند بدون تغییر سیم‌کشی امکان‌پذیر نیست.
البته نبود سیم نول به معنای غیرممکن بودن هوشمندسازی روشنایی نیست. کلیدهای هوشمند بدون نول، ماژول‌های بای‌پس، رله‌های هوشمند و کلیدهای بی‌سیم از جمله راهکارهایی هستند که می‌توان متناسب با شرایط ساختمان از آن‌ها استفاده کرد. هرکدام از این روش‌ها محدودیت‌هایی دارند که بهتر است پیش از خرید و نصب بررسی شوند.
در ادامه، علت نیاز کلیدهای هوشمند به سیم نول، مشکلات احتمالی مدل‌های بدون نول و روش‌های حل این مشکل را بررسی می‌کنیم.
برای درک علت این موضوع، ابتدا باید تفاوت سیم فاز و نول و نحوه عملکرد کلیدهای معمولی و هوشمند را بشناسیم.
در مدار الکتریکی متداول، سیم فاز جریان برق را از منبع تغذیه به مصرف‌کننده می‌رساند و سیم نول مسیر برگشت جریان را فراهم می‌کند. اختلاف پتانسیل میان این دو سیم، امکان عبور جریان و عملکرد تجهیزاتی مانند لامپ را فراهم می‌کند.

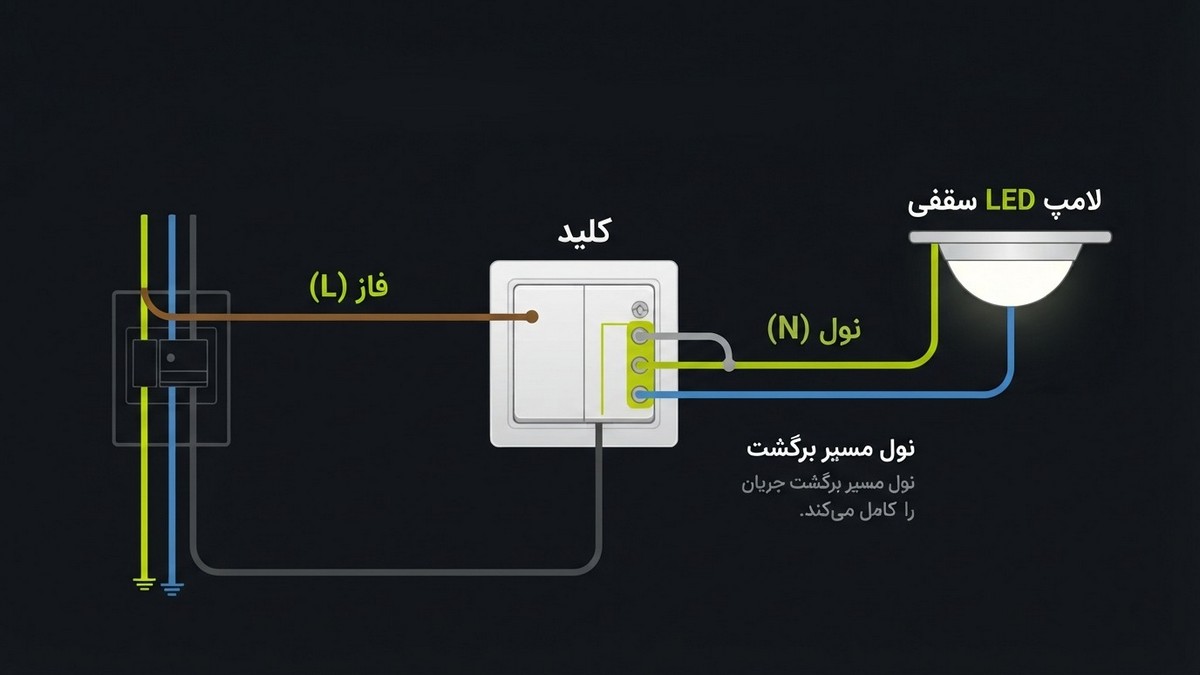

در سیم‌کشی سنتی روشنایی، سیم فاز ابتدا وارد قوطی کلید می‌شود. با فشردن کلید، مسیر فاز به سمت چراغ وصل می‌شود و با خاموش کردن آن، جریان قطع خواهد شد. سیم نول معمولاً مستقیماً به چراغ متصل است و در بسیاری از ساختمان‌ها به قوطی کلید نمی‌رسد.
این نوع سیم‌کشی برای کلیدهای مکانیکی معمولی مشکلی ایجاد نمی‌کند؛ چون این کلیدها فقط مسیر فاز را قطع و وصل می‌کنند و برای عملکرد خود به برق مستقل نیاز ندارند.
اما کلید هوشمند ساختار متفاوتی دارد. این دستگاه علاوه بر کنترل روشنایی، به مدار الکترونیکی، پردازنده و ماژول ارتباطی مجهز است. قطعاتی که برای دریافت فرمان از اپلیکیشن یا ارتباط با سیستم خانه هوشمند باید همیشه فعال بمانند. در بسیاری از مدل‌ها، سیم نول مسیر تأمین برق موردنیاز این مدار است.
در زمان اجرای سیم‌کشی بسیاری از ساختمان‌های قدیمی، استفاده از کلیدهای مکانیکی رایج بود. این کلیدها برای قطع و وصل جریان به مدار تغذیه جداگانه نیاز نداشتند؛ بنابراین معمولاً سیم فاز و سیم برگشت چراغ به قوطی کلید منتقل می‌شدند و سیم نول در محل چراغ قرار می‌گرفت.
با ورود کلیدهای هوشمند، این شیوه سیم‌کشی به یکی از محدودیت‌های نصب تبدیل شد. در چنین ساختمان‌هایی ممکن است برای نصب یک کلید هوشمند نول‌دار، به انتقال سیم نول یا انتخاب روش دیگری نیاز باشد.
کلید هوشمند بدون نول طوری طراحی شده است که برای تأمین انرژی مدار داخلی خود به اتصال مستقیم سیم نول در قوطی کلید نیاز نداشته باشد.
در این مدل‌ها، بسته به طراحی مدار، جریان بسیار کمی از مسیر مصرف‌کننده عبور می‌کند تا برق موردنیاز بخش الکترونیکی کلید تأمین شود. مقدار این جریان برای روشن کردن عادی لامپ کافی نیست، اما ممکن است روی عملکرد بعضی چراغ‌های LED تأثیر بگذارد.
به همین دلیل، سازگاری کلید با نوع لامپ و حداقل توان مصرفی مدار اهمیت دارد. این موضوع یکی از تفاوت‌های اصلی کلیدهای هوشمند نول‌دار و بدون نول است.

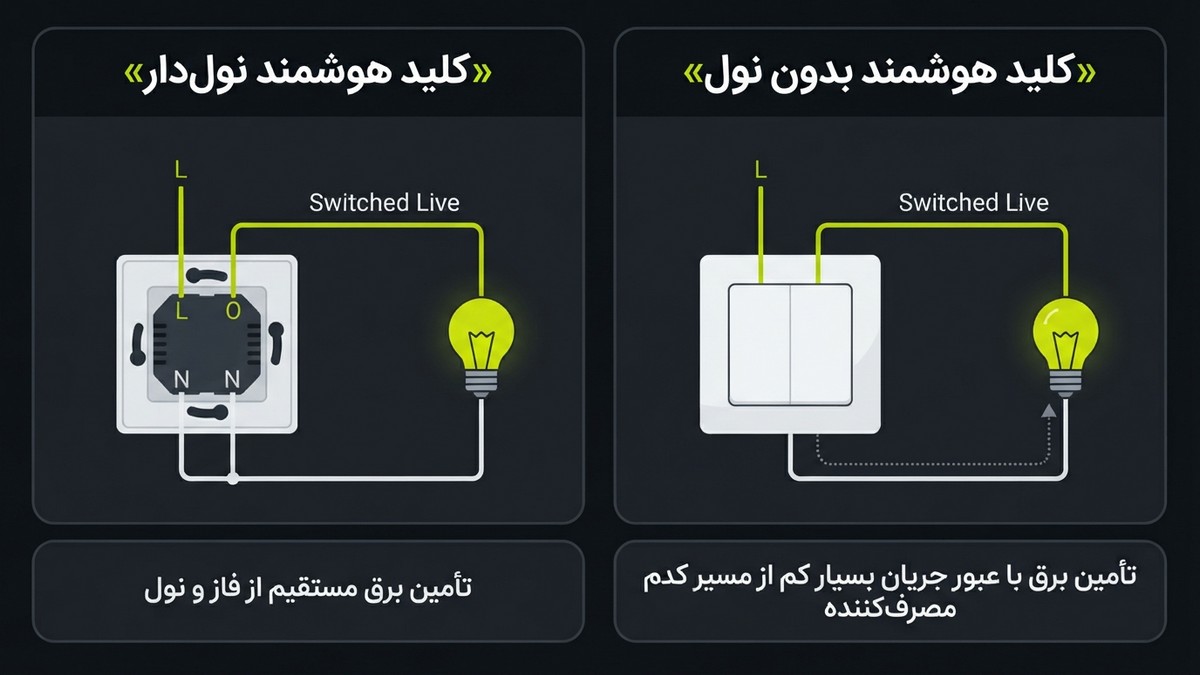

تفاوت اصلی این دو مدل به نحوه تأمین برق مدار داخلی آن‌ها مربوط می‌شود. کلید نول‌دار انرژی موردنیاز خود را از اتصال فاز و نول دریافت می‌کند، اما مدل بدون نول از طراحی متفاوتی برای تأمین انرژی استفاده می‌کند.
| ویژگی | کلید هوشمند نول‌دار | کلید هوشمند بدون نول |
|---|---|---|
| نیاز به سیم نول در قوطی | بله | خیر |
| روش تأمین انرژی | اتصال به فاز و نول | استفاده از مدار تغذیه بدون نول |
| نصب در ساختمان قدیمی | نیازمند وجود نول یا اصلاح سیم‌کشی | در صورت سازگاری، بدون انتقال نول |
| محدودیت نوع لامپ | وابسته به مشخصات محصول | حساسیت بیشتر در برخی مدل‌ها |
| نیاز به بای‌پس | معمولاً خیر | در بعضی شرایط |
| پیچیدگی نصب | وابسته به سیم‌کشی | وابسته به مدل و نوع مصرف‌کننده |
هیچ‌کدام از این دو مدل را نمی‌توان در تمام پروژه‌ها انتخاب بهتری دانست. وضعیت سیم‌کشی، نوع چراغ‌ها، توان مصرفی و امکانات موردنیاز باید در انتخاب محصول در نظر گرفته شوند.
کلیدهای بدون نول امکان نصب تجهیزات هوشمند را در ساختمان‌هایی فراهم می‌کنند که سیم نول به قوطی کلید نرسیده است. بااین‌حال، روش تأمین انرژی در این محصولات ممکن است با بعضی چراغ‌ها سازگار نباشد.

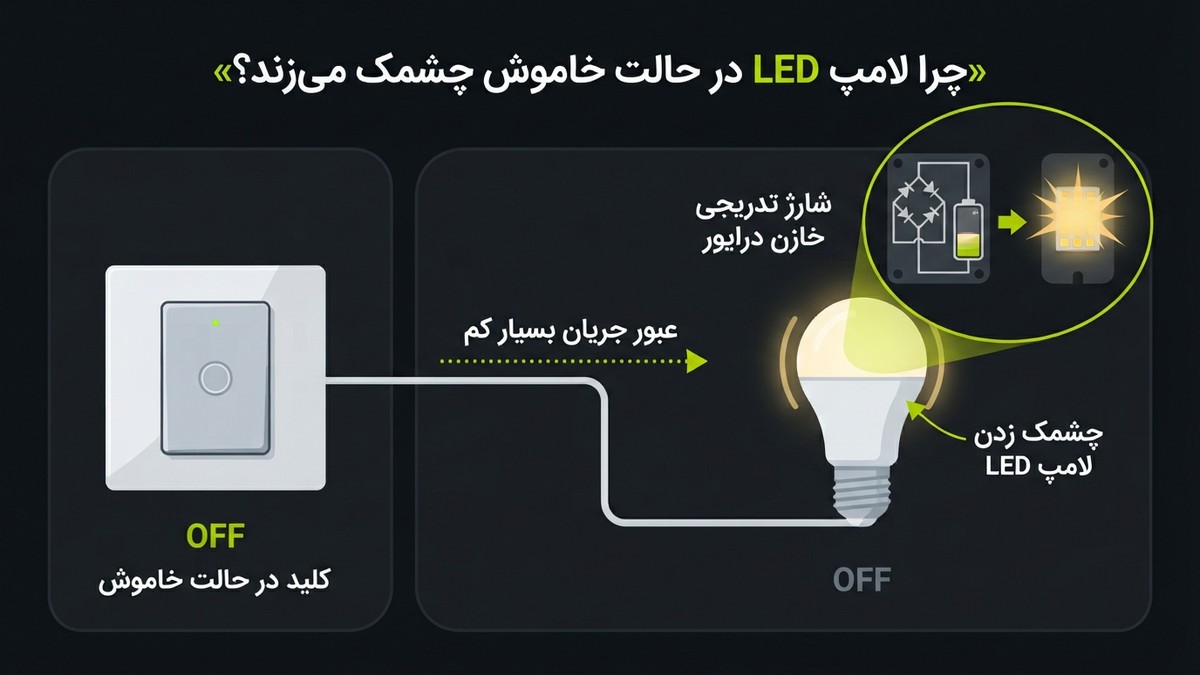

یکی از مشکلاتی که پس از نصب کلید هوشمند بدون نول دیده می‌شود، چشمک زدن لامپ LED در حالت خاموش است.
در بعضی مدل‌ها، جریان اندکی برای تغذیه مدار داخلی کلید از مسیر چراغ عبور می‌کند. این جریان ممکن است خازن داخلی درایور LED را به‌تدریج شارژ کند. وقتی انرژی ذخیره‌شده به مقدار مشخصی برسد، مدار LED برای لحظه‌ای فعال می‌شود و چراغ چشمک می‌زند.
این مشکل بیشتر در لامپ‌هایی دیده می‌شود که درایور آن‌ها به جریان‌های بسیار کم حساس است. بنابراین، همیشه نمی‌توان چشمک زدن چراغ را نشانه خرابی کلید دانست.
گاهی با خاموش کردن کلید هوشمند، چراغ کاملاً خاموش نمی‌شود و نور بسیار ضعیفی از آن دیده می‌شود.
این اتفاق می‌تواند به دلیل عبور جریان اندک از مدار روشنایی یا حساسیت درایور LED به جریان نشتی باشد. در چنین شرایطی، باید سازگاری لامپ و کلید بررسی شود. در بعضی مدارها نیز استفاده از بای‌پس سازگار با محصول می‌تواند مشکل را برطرف کند.
بعضی کلیدهای هوشمند بدون نول برای عملکرد صحیح به حداقل توان مشخصی در مدار نیاز دارند. اگر توان لامپ متصل‌شده کمتر از مقدار تعیین‌شده باشد، ممکن است مدار تغذیه کلید نتواند انرژی موردنیاز خود را به‌درستی تأمین کند.
برای مثال، ممکن است یک کلید با چراغ‌های پرتوان عملکرد مناسبی داشته باشد، اما هنگام اتصال به یک لامپ LED کم‌مصرف با مشکل مواجه شود.
به همین دلیل، پیش از خرید باید حداقل و حداکثر توان قابل پشتیبانی کلید، نوع مصرف‌کننده و تعداد چراغ‌های متصل به مدار بررسی شود.

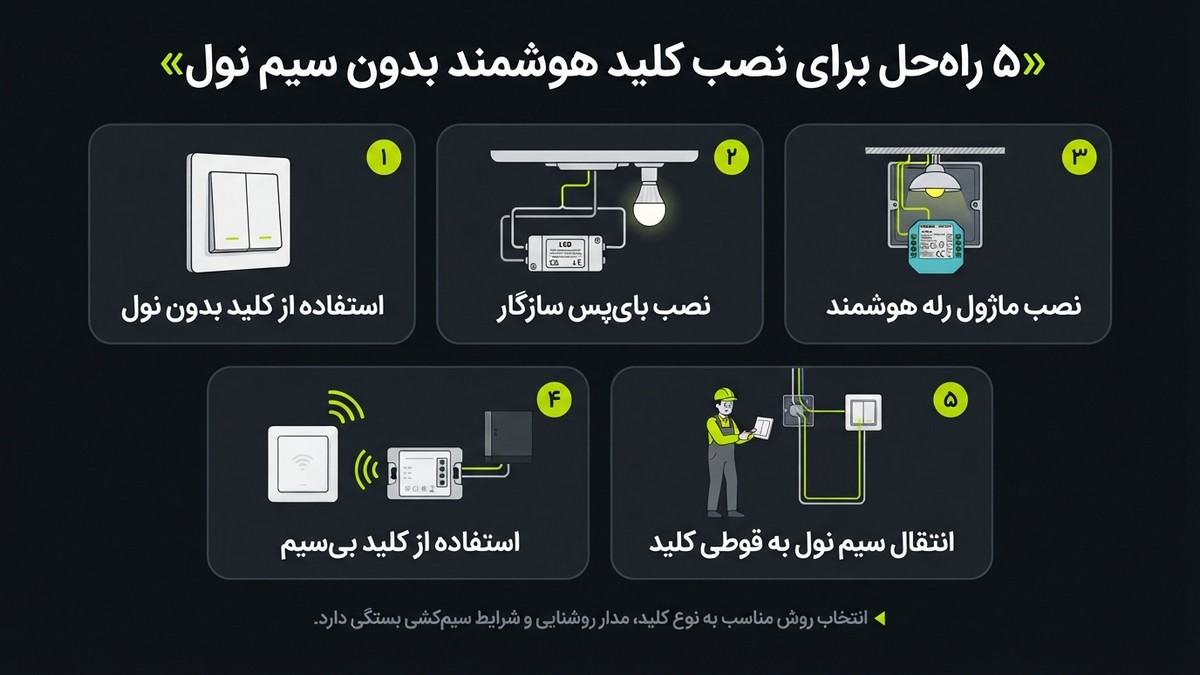

نبود سیم نول در قوطی کلید به معنای غیرممکن بودن نصب سیستم هوشمند نیست. بسته به وضعیت سیم‌کشی و تجهیزات روشنایی، می‌توان از چند روش برای حل این مشکل استفاده کرد.
اگر امکان تغییر سیم‌کشی ساختمان وجود ندارد، استفاده از کلید هوشمند بدون نول یکی از گزینه‌های موجود است.
این کلیدها برای نصب در مدارهایی طراحی شده‌اند که سیم نول در قوطی کلید ندارند. در صورت سازگاری محصول با مدار روشنایی، می‌توان آن‌ها را بدون انتقال سیم نول نصب کرد.
پیش از انتخاب این محصولات، چند مشخصه فنی را بررسی کنید:
این راهکار برای ساختمان‌هایی مناسب است که امکان تغییر سیم‌کشی ندارند و به کنترل روشنایی از طریق اپلیکیشن یا سیستم خانه هوشمند نیاز دارند.
استفاده از ماژول بای‌پس یکی دیگر از روش‌های رفع مشکلات کلید هوشمند بدون نول است.
بای‌پس معمولاً به‌صورت موازی با چراغ نصب می‌شود. این قطعه به مدیریت جریان در مدار کمک می‌کند و در برخی شرایط، مشکلاتی مانند چشمک زدن یا روشن ماندن ضعیف لامپ را کاهش می‌دهد.
برای مثال، زمانی که یک کلید بدون نول با لامپ LED کم‌مصرف سازگاری کامل ندارد، ممکن است سازنده نصب بای‌پس را پیشنهاد کند.
البته این قطعه برای تمام کلیدهای بدون نول ضروری نیست. همچنین هر خازنی را نمی‌توان جایگزین بای‌پس کرد. نوع قطعه و محل نصب آن باید با مشخصات کلید و نقشه سیم‌کشی سازنده مطابقت داشته باشد.
در بعضی ساختمان‌ها، سیم فاز و نول در محل چراغ یا جعبه تقسیم در دسترس هستند، اما سیم نول به قوطی کلید نرسیده است. در این شرایط می‌توان از ماژول رله هوشمند در محل چراغ استفاده کرد.
این ماژول انرژی موردنیاز خود را از فاز و نول دریافت می‌کند و وظیفه کنترل روشنایی را بر عهده می‌گیرد. کلید دیواری نیز می‌تواند از طریق ورودی کنترلی ماژول یا یک کلید بی‌سیم سازگار، فرمان روشن و خاموش شدن چراغ را ارسال کند.
این روش امکان استفاده از تجهیزات هوشمند را بدون انتقال سیم نول به قوطی کلید فراهم می‌کند. البته برای اجرای آن باید فضای نصب، نوع سیم‌کشی و سازگاری رله با سیستم روشنایی بررسی شود.
هوشمندسازی روشنایی با استفاده از رله هوشمند
اگر امکان نصب کلید هوشمند در قوطی فعلی وجود ندارد یا می‌خواهید مدار روشنایی را بدون تعویض کلید دیواری هوشمند کنید، رله هوشمند می‌تواند گزینه مناسبی باشد. این ماژول با نصب در محل مناسب مدار، امکان کنترل هوشمند روشنایی را فراهم می‌کند.
برای انتخاب ماژول متناسب با نوع سیم‌کشی و تجهیزات ساختمان، محصولات رله هوشمند فریتز را بررسی کنید.
کلید بی‌سیم برای ساختمان‌هایی که امکان تغییر سیم‌کشی ندارند، گزینه دیگری است. این کلیدها معمولاً با باتری یا مکانیزم‌های بدون نیاز به تغذیه مستقیم برق شهر کار می‌کنند. پس از فشردن کلید، فرمان از طریق ارتباط بی‌سیم به یک رله یا کنترل‌کننده هوشمند ارسال می‌شود.
در این روش، کلید دیواری مستقیماً جریان برق چراغ را قطع و وصل نمی‌کند و فقط فرمان کنترل را می‌فرستد.
مزیت این روش آن است که می‌توان کلید را بدون اجرای سیم‌کشی برق در محل دلخواه نصب کرد. البته برای کنترل چراغ، همچنان به یک ماژول یا سیستم هوشمند سازگار نیاز است.
اگر ساختمان در مرحله ساخت یا بازسازی قرار دارد، انتقال سیم نول به قوطی کلید نیز قابل بررسی است. با وجود سیم نول در کنار فاز، امکان استفاده از مدل‌های نول‌دار فراهم می‌شود و محدودیت انتخاب محصول کمتر خواهد بود. در بسیاری از موارد نیز دیگر نیازی به تجهیزات جانبی مانند بای‌پس نیست.
اجرای این روش به وضعیت لوله‌گذاری، مسیر سیم‌کشی و امکان عبور سیم جدید بستگی دارد. بررسی مدار و اجرای تغییرات باید به برق‌کار متخصص سپرده شود.
نکته ایمنی: سیم ارت جایگزین سیم نول نیست. این دو سیم وظایف متفاوتی دارند و اتصال اشتباه آن‌ها می‌تواند خطر برق‌گرفتگی و آسیب به تجهیزات را به همراه داشته باشد.
انتخاب بین این دو مدل به شرایط ساختمان و نوع سیستم روشنایی بستگی دارد. اگر سیم نول در قوطی کلید وجود دارد، می‌توان از مدل نول‌دار استفاده کرد. اما در ساختمان‌های قدیمی که امکان تغییر سیم‌کشی وجود ندارد، کلید هوشمند بدون نول گزینه دیگری برای کنترل روشنایی است.
برای انتخاب مناسب، شرایط زیر را در نظر بگیرید:
بنابراین، انتخاب بین کلید نول‌دار و بدون نول صرفاً به قیمت یا ظاهر محصول مربوط نیست. شرایط نصب و مشخصات فنی، تعیین‌کننده گزینه مناسب هستند.
انتخاب کلید هوشمند مناسب برای سیم‌کشی ساختمان
اگر قصد خرید کلید هوشمند دارید، قبل از انتخاب مدل، وضعیت سیم‌کشی قوطی کلید و وجود یا نبود سیم نول را بررسی کنید. کلیدهای هوشمند در مدل‌های نول‌دار و بدون نول عرضه می‌شوند و انتخاب مدل نامناسب ممکن است باعث اختلال در عملکرد چراغ‌ها شود.
برای بررسی مدل‌ها و مشخصات فنی، محصولات کلید هوشمند فریتز را مشاهده کنید.
برای اینکه پس از نصب با مشکلاتی مانند چشمک زدن لامپ یا عملکرد ناپایدار مواجه نشوید، پیش از خرید کلید هوشمند بدون نول مشخصات زیر را بررسی کنید:
صرفاً ظاهر یا قیمت پایین‌تر، معیار مناسبی برای انتخاب کلید هوشمند نیست. محصول باید با سیم‌کشی ساختمان و تجهیزات روشنایی سازگاری داشته باشد.
بله. بعضی کلیدهای هوشمند با مدار تغذیه مخصوص طراحی شده‌اند و بدون اتصال مستقیم سیم نول در قوطی کلید کار می‌کنند. البته عملکرد آن‌ها به مشخصات فنی محصول و سازگاری با مدار روشنایی بستگی دارد.
خیر، مگر اینکه سازنده برای آن مدل روش جایگزین و تأییدشده‌ای ارائه کرده باشد. اتصال غیراصولی سیم‌ها یا استفاده از روش‌های نامناسب ممکن است به کلید آسیب بزند.
در بعضی مدل‌ها، جریان کمی برای تأمین انرژی مدار داخلی کلید از مسیر لامپ عبور می‌کند. این جریان می‌تواند خازن داخلی درایور LED را شارژ کند و باعث چشمک زدن چراغ شود.
بای‌پس قطعه‌ای است که در بعضی مدارهای کلید هوشمند بدون نول، به‌صورت موازی با مصرف‌کننده نصب می‌شود. این قطعه می‌تواند به کاهش مشکلاتی مانند چشمک زدن یا روشن ماندن ضعیف لامپ کمک کند.
خیر. سیم ارت برای حفاظت الکتریکی و انتقال جریان خطا طراحی شده است و جایگزین سیم نول نیست. استفاده از آن به‌جای نول خطرناک است.
خیر. توان مصرفی، ساختار درایور و مشخصات الکتریکی لامپ بر سازگاری آن با کلید تأثیر می‌گذارند. پیش از خرید باید مشخصات هر دو محصول بررسی شود.
در صورت استفاده از کلید مخصوص بدون نول، معمولاً نیازی به انتقال سیم نول نیست. بااین‌حال، ممکن است با توجه به شرایط مدار، نصب بای‌پس یا استفاده از ماژول هوشمند در محل چراغ لازم باشد.
نبود سیم نول در قوطی کلید یکی از محدودیت‌های رایج در ساختمان‌هایی است که با روش‌های سنتی سیم‌کشی شده‌اند. بااین‌حال، این مسئله مانع قطعی هوشمندسازی روشنایی نیست. استفاده از کلید هوشمند بدون نول، نصب بای‌پس، قرار دادن رله هوشمند در محل چراغ، استفاده از کلید بی‌سیم یا انتقال سیم نول از جمله راهکارهای موجود هستند.
انتخاب هر روش به وضعیت سیم‌کشی، نوع لامپ‌ها و مشخصات تجهیزات بستگی دارد. پیش از خرید، این موارد را بررسی کنید تا محصول انتخابی بدون نیاز به تغییرات غیرضروری در ساختمان، با سیستم روشنایی سازگار باشد.
