کوپلر ناحیه و خط KNX TP – اتصال و جداسازی خطوط باس KNX

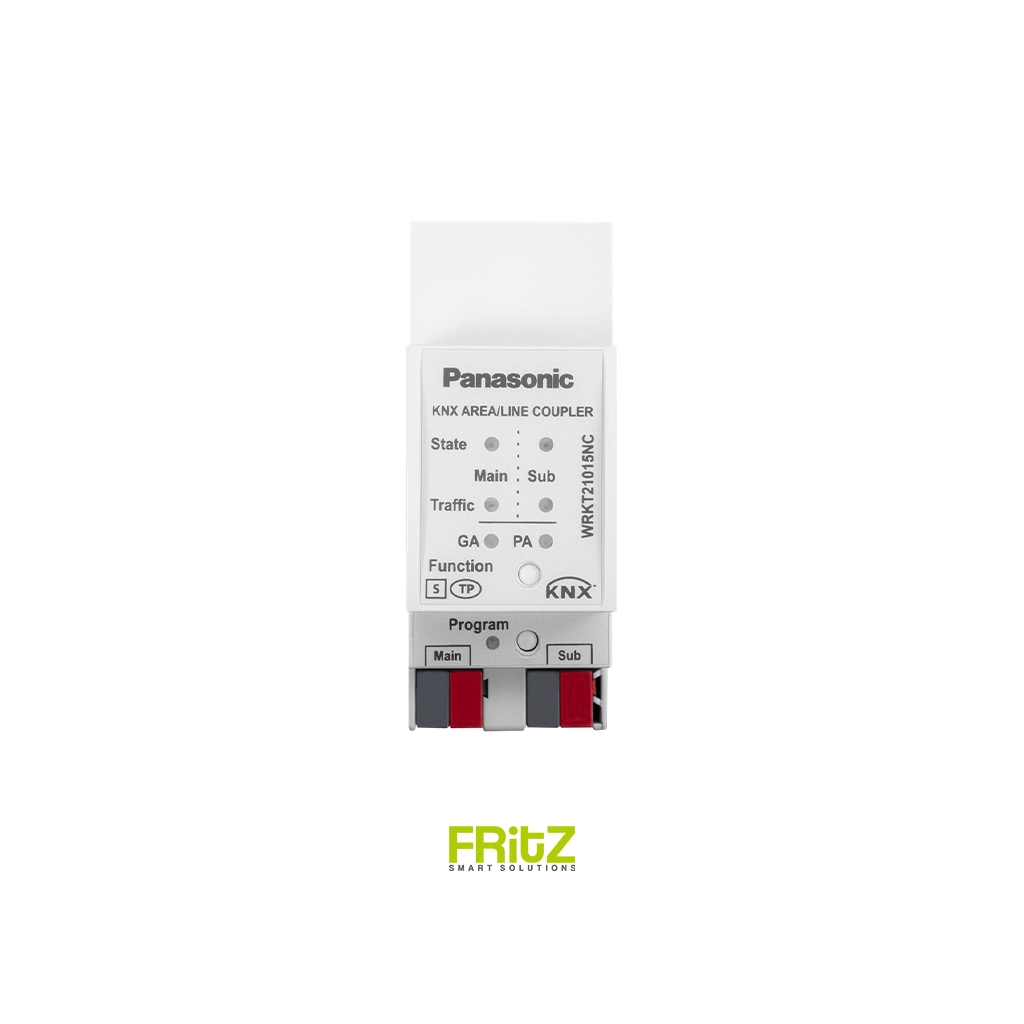

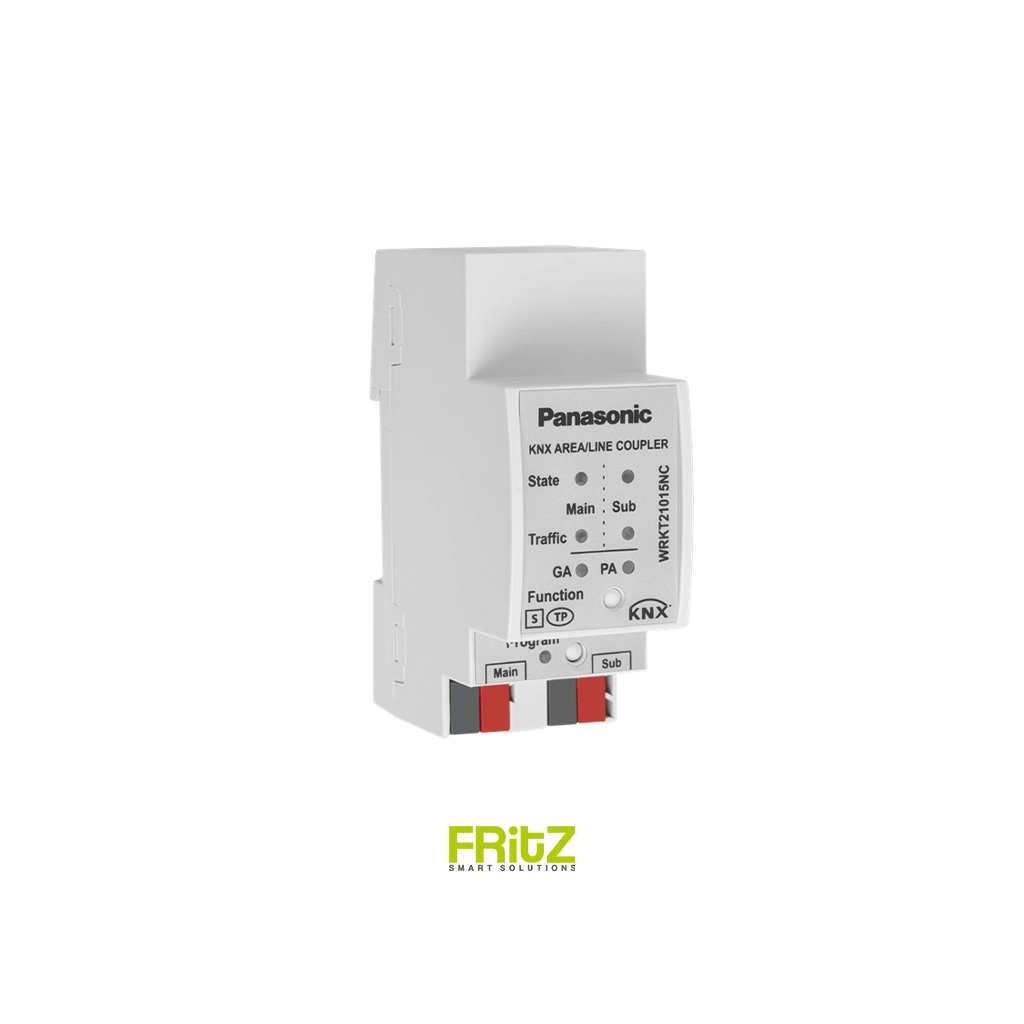

کوپلر KNX Area/Line Coupler TP یک تجهیز اساسی در سیستم اتوماسیون ساختمان KNX است که برای اتصال دو بخش مختلف شبکه KNX با هم و ایزولاسیون الکتریکی بین آنها در ساختارهای چندخطی استفاده می‌شود. این دستگاه نقش مهمی در مدیریت توپولوژی شبکه، افزایش قابلیت توسعه و پایداری سیستم و کاهش تداخل سیگنال‌ها دارد.

ویژگی‌های کلیدی و عملکرد

•  اتصال دو خط باس KNX TP
  این کوپلر دو خط KNX TP را (خط اصلی و خط فرعی) به هم متصل می‌کند و با فراهم‌آوردن جداسازی الکتریکی، تداخل و بار اضافی در خط اصلی را کاهش می‌دهد.
•  پشتیبانی از نقش‌های مختلف در شبکه
  با توجه به آدرس و پارامترهای پیکربندی‌شده، این دستگاه می‌تواند به‌عنوان:
• کوپلر ناحیه‌ای (Area Coupler)
• کوپلر خطی (Line Coupler)
• یا تکرارکننده خط (Line Repeater – بدون فیلتر)
  عمل کند.
•  فیلتر کردن ترافیک KNX
  کوپلر می‌تواند پیام‌های گروهی و فیزیکی بین خطوط را بر اساس جدول فیلتر مدیریت کند، که باعث می‌شود تنها ارتباطات مورد نیاز میان خطوط مبادله شوند و بار کلی شبکه کاهش یابد.
•  دکمه پیکربندی برای تست و راه‌اندازی
  یک دکمه پیکربندی برای غیرفعال کردن موقت فیلترها وجود دارد که برای راه‌اندازی و عیب‌یابی سریع سیستم بسیار مفید است.
•  چراغ‌های LED وضعیت
  چراغ‌های LED روی دستگاه وضعیت عملکرد، فیلترها و اتصال خطوط را نمایش می‌دهند تا در مواقع نصب یا عیب‌یابی، اطلاعات واضحی ارائه دهند.
• نصب ساده روی ریل DIN
  این کوپلر طراحی شده برای نصب روی ریل صنعتی ۳۵ میلی‌متری DIN است، که نصب و نگهداری را در تابلوهای برق ساختمان آسان می‌کند.

چرا از کوپلر خط/ناحیه استفاده می‌شود؟

در شبکه‌های KNX، زمانی که تعداد دستگاه‌ها یا طول خطوط افزایش می‌یابد و از چندین خط یا ناحیه استفاده شود، ارتباط و مدیریت ترافیک پیام‌ها مهم است. این کوپلر نقش زیر را ایفا می‌کند:

تقسیم شبکه به نواحی یا بخش‌های منطقی برای طراحی بهتر و مدیریت متمرکز

• جلوگیری از بار بیش از حد و تداخل پیام‌ها در خطوط مختلف
• ایزولاسیون الکتریکی بین خطوط برای افزایش پایداری و ایمنی
• افزایش مقیاس‌پذیری شبکه در پروژه‌های بزرگ
• کمک به عیب‌یابی و تست سریع‌تر در زمان نصب یا نگهداری
