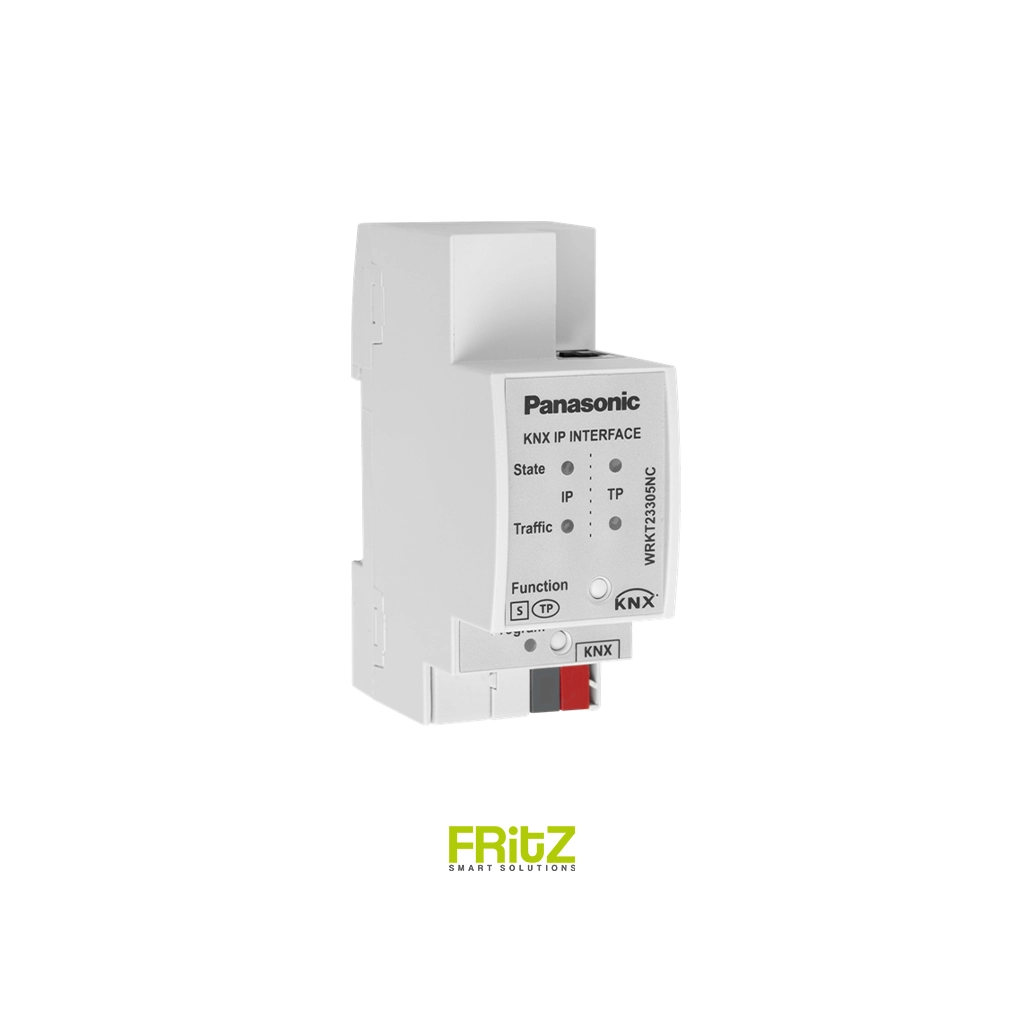

اینترفیس IP KNX TP – اتصال شبکه IP به باس KNX TP

اینترفیس KNX IP Interface TP یکی از دستگاه‌های پایه‌ای و مهم در سیستم اتوماسیون ساختمان مبتنی بر KNX است که اتصال شبکه Ethernet/IP را به خط ارتباطی KNX TP فراهم می‌کند. این تجهیز برای مواقعی طراحی شده که لازم است سیستم KNX از طریق شبکه LAN، برنامه‌ریزی ETS، مانیتورینگ یا کنترل از راه دور انجام شود.

ویژگی‌های کلیدی و عملکرد اینترفیس IP KNX TP – اتصال شبکه IP به باس KNX TP

•  اتصال بین IP و KNX TP
  این دستگاه امکان ارتباط دوطرفه بین شبکه اترنت (IP) و باس KNX TP (twisted pair) را فراهم می‌کند، که برای برنامه‌ریزی، تنظیمات و مشاهده وضعیت دستگاه‌های KNX ضروری است.
•  پشتیبانی از KNXnet/IP Tunneling
  با پشتیبانی از KNXnet/IP Tunneling می‌توانید از طریق IP به خط KNX متصل شده و تا ۴ اتصال تَنِلی (tunnel) مجزا با آدرس‌های فیزیکی متفاوت ایجاد کنید.
•  ارتباط با ETS و شبکه‌های Ethernet
  اینترفیس به‌طور مستقیم با کامپیوتر، نرم‌افزار ETS و سایر دستگاه‌های شبکه ارتباط برقرار می‌کند و به عنوان درگاه ورود/کنترل شبکه KNX عمل می‌کند.
• کانکتور استاندارد RJ45
  ارتباط شبکه‌های IP از طریق کانکتور RJ45 استاندارد انجام می‌شود، که امکان اتصال مستقیم یا از طریق سوییچ‌های Ethernet را می‌دهد.
• تغذیه از باس KNX
  این دستگاه نیازی به منبع تغذیه خارجی ندارد و انرژی خود را از طریق خط KNX دریافت می‌کند.
• نمایشگر وضعیت LED
  چراغ‌های LED روی دستگاه وضعیت اتصال و عملیات‌های جاری را نشان می‌دهند و به عیب‌یابی سریع کمک می‌کنند.
• به‌روزرسانی فرم‌ور از راه دور
  با بوت‌لودر داخلی می‌توان از طریق شبکه IP، فرم‌ور (Firmware) دستگاه را به‌روزرسانی کرد. نصب روی ریل DIN
  طراحی اینترفیس برای نصب روی ریل صنعتی ۳۵ میلی‌متری DIN مناسب بوده و به‌راحتی در تابلوهای برق قابل جای‌گذاری است.

کاربردها در سیستم هوشمند ساختمان

•  برقراری ارتباط سیستم KNX با شبکه LAN / Ethernet
• امکان برنامه‌ریزی و پیکربندی دستگاه‌ها توسط نرم‌افزار ETS
•  مانیتورینگ و نظارت از راه دور تجهیزات KNX
•  اتصال به PC، سرور یا کنترل‌گر مرکزی از طریق IP
• پشتیبانی از چند تونل KNXnet/IP برای دسترسی همزمان

کاتالوگ محصول:

Operating&Installation_Manual_WRKT23305NC_EN_v1.0
